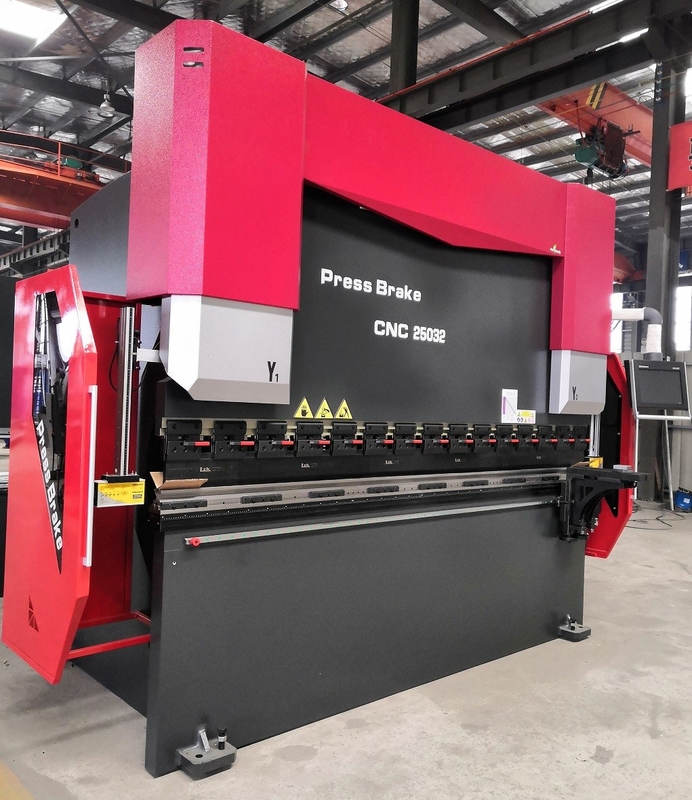

400mm CNC油圧出版物機械45kw油圧CNC曲がる機械

大きい製造機械CNCの電気流体式の同時性の出版物ブレーキを金属板

工作機械の主な特長、

1。 この機械は電気流体式のサーボCNC曲がる機械である。

2.移動曲がる設計の、低雑音および安定した働く州の上で。

3. Y1-Y2は風変りな負荷または特別型に曲がることの下の仕事別にプログラムし。

4。 仕事台は凸のくさびの偏向の補償の仕事台とDNCの管理された機械を採用する。シートの厚さのデータを入れた後、開くことを死ぬために下げれば仕事台およびスライダーのNCシステム、曲がる力および関連した補償の価値への引張強さは自動的に定められる。従って、正確な凸量は曲がるそれぞれの間に得ることができる。機械化の過程において、不感区域のない偏向の補償は実現することができる。

5。 底死んだポイント、休止し、工作物の正確さを保障する圧力を維持する時期がある。

6. Ramの同時性制御。Y1 | Y2斧はNCシステムによって制御される2本のオイル シリンダーの独立した動き変数である。2本の耳障りな定規Y1 | Y2はRamと仕事台間の厳密な間隔を測定するのに使用されている工作機械の両端に取付けられている。

7. 機械に風変りな曲がることに抵抗する機能がある。

工作機械の正確さ

1つの幾何学的な正確さ

Y1およびY2 （軸線の上下に動くラム）の正確さの位置:  ± 0.03mm

Y1およびY2斧の正確さを置くことを繰り返しなさい:                  ± 0.02mm

ｘ軸の位置の正確さ:                              ± 0.10mm

（の後部保持の前後移動軸線）

Ｘ軸は正確さの位置を繰り返した:                           ± 0.02mm

2働く正確さ

試験片の曲がる角度:                                   ±の30'/M

試験片の曲がる直線性:                              0.30mm/m

機械コンフィギュレーション、

1. Y1-y2-x-v 4の軸線CNC

2.ネザーランドの特別なCNCシステムDA53T Delem会社と装備されていて

3.高性能の比率のドイツRexrothサーボ・システム

4.イタリア人GIVIの格子の定規と装備されていて

5.日本のNachiの油ポンプによって装備されていて

6.機械羽毛のDNCシステムによって制御される傾向があるブロックの偏向の補償の仕事台

7. 後部ストッパーは高性能サーボ モーターおよび球ねじが装備されている

8。 1組の標準的な上用具およびVダイス

9.サーボ単位の使用デルタ台湾

PPEシリーズ主要な変数、
