商品の詳細:
お支払配送条件:
|
| 条件: | 新しい | 製品名: | 繊維レーザーの金属の打抜き機、金属板および管レーザーのカッター |
|---|---|---|---|
| キーワード: | レーザーの薄板金の切断、レーザーの打抜き機 | Mainbody: | 鋼板および鋼鉄管によって溶接される構造 |
| 機能: | 金属材料の切断、および刻むこと切れる | 制御: | Cypcut CNCの制御システム |
| 制御ソフトウエア: | Cypcut、Cypnest | レーザー ソース: | IPG、最高Raycus |
| 冷却モード: | 、産業水スリラー水冷、Water-coolingおよび保護システム | 写実的なフォーマットは支えた: | AI、DXF、PLT、DST、CAD |
| 厚さの切断: | 材料、材料、0-16mmの炭素鋼、0-8mmのステンレス鋼によって決まる | 仕事域: | 1500mmX3000mm/2000mmX4000mm/2000mmmX6000mm |
| レーザー力: | 1000W / 2000With 3000With 4000W | ドライブ: | Yaskawa.DeltaのFuji.Panasonicのサーボ単位 |
| 運転: | X、Y、Zすべてのサーボ モーター | 伐採面積: | L4010mm*W2010mm |
| 管の形: | 円形の管、正方形の管、楕円の管、異方性管 | 管の長さの切断: | 1000-6000mm |
| 管の直径の切断: | 20-150mm | 色: | 標準的な色、またはカスタマイズされる |
| 適用: | レーザーの切断、レーザーの彫版 | 維持: | 遠隔オンライン診断および検出 |
| 証明: | ISO,SGS,CCC | 保証: | 1-2年 |
| 売り上げ後のサービスは提供した: | 利用できるエンジニア機械類を海外に整備するため | ||
| ハイライト: | CNCの管レーザーの打抜き機,CNCレーザーのパイプ・カッターPSL,CNCレーザーの管の打抜き機PSL |
||

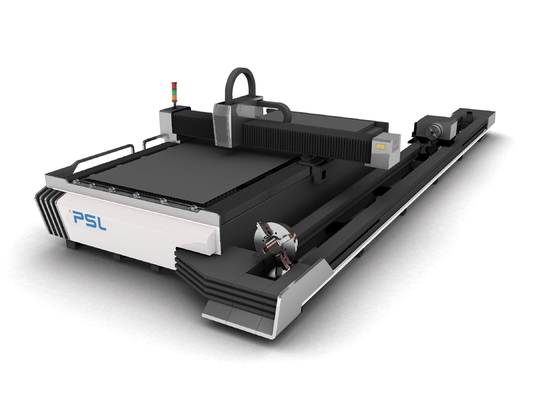

CNC繊維レーザーの打抜き機を切る単一の仕事台の金属板及び管混合されたレーザー
主要な技術特性、
お金を貯めるために比較されて機械にまた2つの機能が、管を切ることができることができる板を切るある
適当な企業:
◆ステンレス鋼、炭素鋼、マンガン鋼鉄、ばねの鋼鉄の、チタニウムの合金、電流を通されたシート、アルミニウム版、黄銅、銅および他の金属材料の切断で広く利用された。
◆超高度のタイプ、特別な金属の物質的な切断。
◆金属の円形の管、正方形の管、L字型金属、Hによって形づけられる金属、等のために使用される
適当な材料:
炭素鋼の版: 0-16mm
炭素鋼の管/管: 0-12mm
ステンレス鋼の版: 0-8mm
ステンレス鋼の管/管: 0-6mm。
アルミニウム版及び管/管: 0-6mm
測定された厚さの上で利用できる高速高い切断は質の切断の厚さである。
機械構造、
機械ベッド
次に機械ベッドは必要な溶接の構造、高温背部癒やす処置および振動老化する処置を採用する。それによい剛性率および高精度があり、変形なしで長い間使用することができる。
固定仕事台
機械は安定した伝達および高精度のガントリー構造、台湾YYCの高精度の高速ラック・ピニオン（Herion）両面ドライブそして線形ガイドを、採用する。
固定仕事台の本体:超厚い版の全曲がるプロセスは採用され、大熊容量があるためにそれから全溶接は、形作られる。
管/管の切断装置
自動チャック
空気の自動チャックは円形の管、正方形の管および卵形の管をすぐに締め金で止められる。
特許を取られたチャックの技術に円形の管、正方形の管および卵形の管を支えることができる自動集中のための4つの爪がある。
自動的に円の管および他の材料締め金で止める集中機能を実行するため。
薄いチャックの設計は容易に尾の切断を実現するために固定チャックの内部を書き入れることができる。
固定チャック
固定チャックは管を締め金で止めるために4つの爪を採用し爪の端はローラーのメカニズムが装備され、すぐに締め金で止め、集中できる。
チャックにサーボ モーター ドライブがあり、移動可能なチャック、それらは管のゆがみのない管の切断の急速な回転を達成できる2同時に旋回してもいい。
大梁
大梁は全体として溶接される。高温癒やすことおよび振動老化の2回後で、大梁は高精度の処理によって形作られる。
処理するべき延ばされていた大梁（Ｙ軸）および切口の管。
X、Y、ZのWの軸線の動作制御
X、Y、Z軸および回転Wの軸線完全に高精度、高速、大きいトルク、大きい慣性、安定したおよび耐久の性能の高いトルクのサーボ モーターを、採用するため。
不用な排出システム
ベッドの下方部分は工程および小さい部品の無駄を集めることができるカートが装備されている。
塵取り外しシステム
CNCレーザーの打抜き機の仕事台は工程の塵、無駄ガスおよび他の物質を取除くのに使用されている特別な仕切りの塵取り外しシステムを備えている。
主要な技術変数、
| 名前 | 金属板及び管混合された繊維レーザーの打抜き機 | |
| モデル | FCLT4020-3000W | |
| レーザーの力 | 3000w | |
| レーザー ソース | RAYCUS/IPG | |
| BPPのmm*mrad | 1.27 | |
| レーザーの波長 | 1070nm | |
|
厚さを切る格言 （シート及び管） |
炭素鋼（O2） | 14-16mm |
| ステンレス鋼（N2） | 6-8mm | |
| アルミニウム シート/管 | 4-6mm | |
| 真鍮薄板/管 | 4mm | |
| 速度を切る格言 | 60-80m/min （材料に従って） |
| 最高。加速 | 1.0G |
| エネルギー不安定 | ≤2% |
| 支えられた写実的なフォーマット | CADのCorelDrawソフトウェア、DXF/DWG/PLT |
| 伐採面積 | 4000×2000 |
| Ｘ軸の走行 | 4010 |
| Ｙ軸の走行 | 2010mm |
| Z軸の走行 | 120mm |
| Wの軸線の調整範囲 | 360degree |
| 正確さはの位置を変える | ±0.03mm/m |
| 位置XのＹ軸の正確さ | ±0.03mm/m |
| 最高。仕事台の見掛け密度 | 700KG |
| 機械の力 | 350V-420V/50Hz |
| 機械の重量 | 5500kg |
| 次元 | 詳しいタイプに従ってmeatured |
主要なコンポーネント、
| 1.Controller |
Cypcutの制御システム -自動的に選び、一致するかグラフィックの理性的なレイアウトをできるかどれが実現道、保存の処理時間を切る |
| 2.Laser源 |
有名なブランドRaycus/最高/IPG -固体レーザは50,000hrsに持続する;1000w、1500W、2000W、3000W等のさまざまな力の選択 |
| 3.Auto集中 |
RaytoolsまたはWSXまたはPRECITECの髭剃り部を調節する容量性自動高さ -焦点は別の厚さの薄板金の最もよい切断効果を達成するためにプロセスの切断で自動的に調節される。 |
| 4.Servoシステム |
日本YASKAWAか富士またはデルタのサーボ運転者およびモーター |
| 5.Reducer |
日本Shimpoo/MOTORE減力剤 -従来の棚およびベルトを機械をより強力、安定したようにするために取り替えるのにのために使用されて |
|
6.高精度 ギヤ棚および線形guider |
精密伝達台湾のブランドHIWIN、TBI、YCC、HERION - ±0.02mm/300mmに達することができるかどれが
|
| 7. 冷却のスリラー |
Hanli/Tongfei 二重循環システム、熱交換のチタニウムの管、温度警報上の、流れの保護、水位の保護繊維レーザーの特別な冷水タンク |
| 8. 電圧安定器 | 不安定な電圧のある国そして地域のために任意 |
