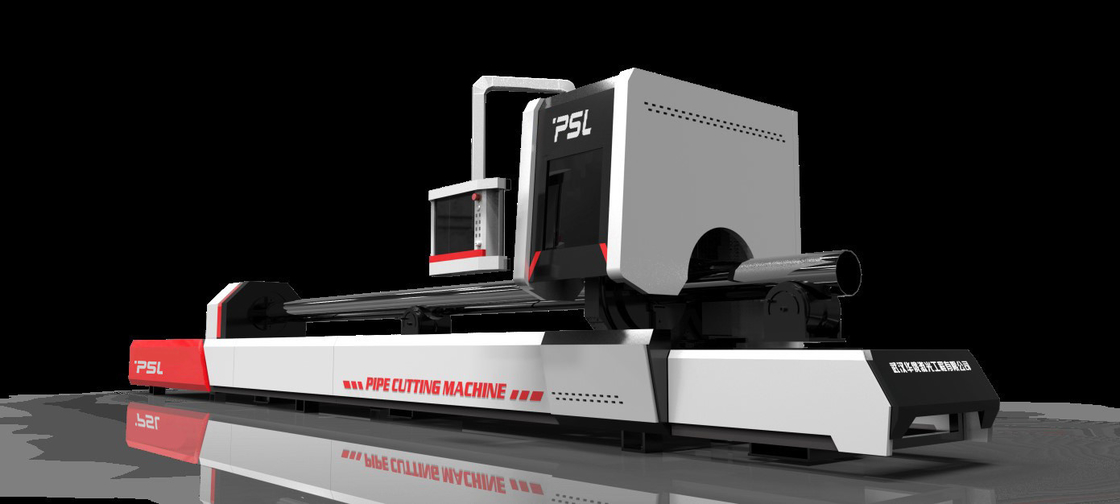

CNCレーザー機械金属の円形の正方形の長方形の管を切る鋼管

金属の円形の正方形の製造の管のための長方形の管CNC繊維レーザーの打抜き機

機能および特徴の部分、

• 高い剛性率の本体、長い機械の生命。

• 総空気の回転式クランプ、1基の主集中の高いクランプ速度。

• 可変性の直径の支援システムは、ローディングを助けるために実現、サポートは、正確さの切断を高めることができる。

• 実時間オフセットの補償、管の穿孔器の切断の高精度な便利なパイプ・クランプ。

• 角の切断制御ソフトウエア、良質の角の切断。

• 任意3D巣ソフトウェアは、山形鋼およびチャネル鉄および他の管を切ることができる。

• 任意溶接ビードの検定関数は切れることを避けるように、角度を発するために溶接する。

管レーザーのカッターの構成、

1のレーザー ソース:繊維のレーザー ソースIPG/Raycus/MAX 2000W

1.出力電力レーザー:2000W

2.レーザーの波長1070nm

3. 10%~100%を調整する出力エネルギー

4.入力パワー8kW

5.働く温度16~35

2のRaytools/WSX/Precitec繊維光学レーザーの髭剃り部

自動集中レーザーの髭剃り部

QBH繊維の出力コネクター、特別な光学レンズ、方法を、および速度の切断を高め、ガスの消費を減らすことができる最低の切断のギャップ0.2mmの速い容量のトランスデューサー調節するによって装備されている、密封された正確な焦点。

3の工作機械システム

機械は高い剛性率のガントリー構造を、旋盤にかける高精度のプロセス用機器を採用する。働き続けるように24hoursのための要求に応じることができる密集した構造、小さい占領地域、便利な維持管理。

4の機械ベッド

フレームの構造は良質の鋼鉄溶接から成っていて、設計を機械で造り、機械に優秀な衝撃抵抗、高い剛性率および安定性があることを保障する平均を処理する二番目に老化すること、大きいガントリー フライス盤の精密、高温焼きなましの専門家の後で、溶接する。

5の高速輸送システム

レーザーのカッターはガントリー二重運転の構造を採用し、高い弱まる工作機械のベッドは、ACサーボ・システムおよび運転者システム、輸入されたギヤおよび棚伝達の、機械の高速、高精度および高い信頼性を保障する指導のための線形ガイド トラック輸入した。

6のCNCの制御システム

CNCの制御システムCYPCUTはレーザーの切断プロセス、正常で標準的なレイアウト機能およびレーザーのプロセス制御を含んでいる。それに主にデッサン プロセス、置く変数がユーザー定義の切断プロセス編集する、標準的なレイアウト、ルートの計画切断制御あり。切断力は切断速度と調節できる。個人は引込み、速度を引き出すために置くことができる。それにまた同じ材料のためのすべてのプロセス パラメータを救うことができる材料のプロセス図書館がある。

ソフトウェアは強力、DXF作動し、やすいPLT、AI、NC-MASTERのフォーマットおよび等と互換性がある。

7の自動空気クランプ システム

■無線手持ち型制御箱は、1つの主緩いおよびクランプを引き裂くために締め金で止める。

■2つの銀行ローラー、高精度のより十分配られたクランプ力、時切口の小さい管。

■空気クランプ、偉大な人および安定した把握力の管は緩まないし、入れない。

■220mmの総空気クランプ、総空気クランプは、作動すること容易な爪を変える必要はない。

■長方形のための二重自動集中クランプ、最高速度クランプおよび楕円形の管。異常な形の管は特別なクランプ爪を必要とする。

8の赤灯の指摘システム

表示器として同軸赤灯がそれを働くポイントを仮定するために光学系を調節しやすくさせるのにより正確使用され。

9の専門の管の切断システム

■専門の管の切断の円形の管の、正方形の管、楕円形の管、山形鋼およびチャネル鉄および他の管切断をソフトウェア サポート。

■巣ソフトウェアによって、レイアウトの設計、共通の切断および他の特別なプロセスを実現できる。切断が、実時間集中および実時間オフセットの補償の管の表面の修正、管のコーナー プロセスを実現できる時最高速度「カエル ジャンプ」。

10の水冷システム

水冷システムは装備され、温度は示すことができる。水冷システムは温度が設定値の下にあるとき温度が設定値より高い自動的に働くことを止めるためにとき自動的に働き始め。

11の回転式クランプ

回転式クランプは最大ホールドの円形の管Ф20mm-Ф220mmの正方形の管20mmx20mm- 150mmx150mm、厚さ12mmの、長さ6000mmできる。物質的な支持装置は働くために安定した長い間保つことができる。

12の塵抽出の単位

工作機械はまた換気扇が人員安全および装置に害を減らすことができる排気ガス取除くために装備されているおよび塵を。

主要な技術変数、
