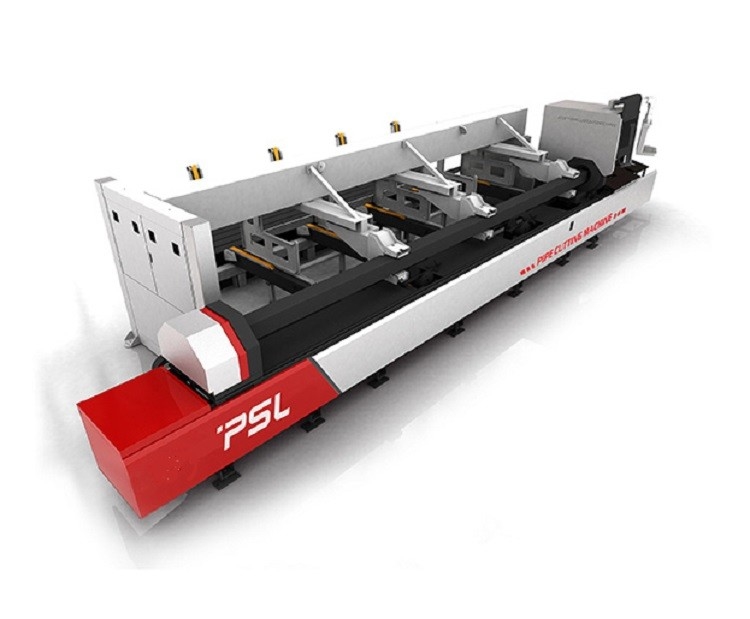

木製の金属のための2000w 3000wの管のプロフィールCNCレーザーの打抜き機

自動負荷のマニピュレーターが付いているプロフィールの金属の管/管CNC繊維レーザーの打抜き機

管レーザーの打抜き機の記述、

管レーザーの打抜き機はレーザー技術、計算機制御の技術および高性能CNCレーザーのパワー系統を採用する1台の機械に光学の、機械および電気技術を統合する。

この管レーザーの打抜き機は高速および効率のいろいろな種類の管/管の金属を処理することができる。切れることができる管の最高のサイズは円形の管Ф220mmの正方形の管160mmx160mm、厚さ12-14mmとの、長さ6000mm -9000mmである。プロダクトに良質の表面の終わり、小さい切り目の幅および少し熱効果の滑らかな端がある。機械は金属の管を切るために特に適している。

機能および特徴の部分、

• 高い剛性率の本体、長い機械の生命。

• 総空気の回転式クランプ、1基の主集中の高いクランプ速度。

• 可変性の直径の支援システムは、ローディングを助けるために実現、サポートは、正確さの切断を高めることができる。

• 実時間オフセットの補償、管の穿孔器の切断の高精度な便利なパイプ・クランプ。

• 角の切断制御ソフトウエア、良質の角の切断。

• 任意3D巣ソフトウェアは、山形鋼およびチャネル鉄および他の管を切ることができる。

• 任意溶接ビードの検定関数は切れることを避けるように、角度を発するために溶接する。

管レーザーのカッターの構成、

1）レーザー ソース:繊維のレーザー ソースIPG/Raycus 3000W

2） Raytools/WSX/Precitec繊維光学レーザーの髭剃り部（自動焦点レーザーの頭部）

レーザーの髭剃り部はQBH繊維の出力コネクター、特別な光学レンズ、方法を、および速度の切断を高め、ガスの消費を減らすことができる最低の切断のギャップ0.2mmの速い容量のトランスデューサー調節する装備されているドイツの技術を採用する密封された正確な焦点が。

3) 工作機械

機械はガントリー構造、ビームを採用し、ベッドは高精度、よい剛性率、円滑な運用の単一プロセスにある。

機械基盤:基盤は、専門の溶接を通して、良質の溶接された管およびフレームの構造二次老化する処置、大きく精密なガントリー優秀な衝撃抵抗を保障するために、これらの設計および処理方法機械で造るフライス盤、精密機械の高い剛性率および安定性使用する。

Deslaggingシステム:削除のコレクターは無駄を取除き、切断の間に小さい部品を集めることができるベッドの下方部分で整理される。

塵取り外しシステム:仕事プラットホームは塵および排気ガスを取除くのに吸塵の設計を使用する。

4) 輸送システム

レーザーのカッターはガントリー二重運転の構造を採用し、高い弱まる工作機械のベッドは、ACサーボ・システムおよび運転者システム、輸入されたギヤおよび棚伝達の、機械の高速、高精度および高い信頼性を保障する指導のための線形ガイド トラック輸入した。

5）制御システム

繊維レーザーの切断システムはレーザーの切断プロセス、正常で標準的なレイアウト機能およびレーザーのプロセス制御を含んでいる。それに主にデッサン プロセス、置く変数がユーザー定義の切断プロセス編集する、標準的なレイアウト、ルートの計画、シミュレーションおよび切断制御ある。切断力は切断速度と調節できる。個人は引込み、速度を引き出すために置くことができる。それにまた同じ材料のためのすべてのプロセス パラメータを救うことができる材料のプロセス図書館がある。

6）自動空気クランプ システム

■無線手持ち型制御箱は、1つの主緩いおよびクランプを引き裂くために締め金で止める。

■2つの銀行ローラー、高精度のより十分配られたクランプ力、時切口の小さい管。

■空気クランプ、偉大な人および安定した把握力の管は緩まないし、入れない。

■220mmの総空気クランプ、総空気クランプは、作動すること容易な爪を変える必要はない。

■長方形のための二重自動集中クランプ、最高速度クランプおよび楕円形の管。異常な形の管は特別なクランプ爪を必要とする。

7）赤灯の指摘システム

表示器として同軸赤灯がそれを働くポイントを仮定するために光学系を調節しやすくさせるのにより正確使用され。

8) 冷却装置

水冷システムは装備され、温度は示すことができる。水冷システムは温度が設定値の下にあるとき温度が設定値より高い自動的に働くことを止めるためにとき自動的に働き始め。

9) 換気扇

遠心送風機はよい労働環境を維持し、人員安全および装置に害を減らすために塵を取除く。

10) 回転式クランプ

回転式クランプは最大ホールドの円形の管Ф20mm-Ф220mmの正方形の管20mmx20mm- 160mmx160mm、厚さ12mmの、長さ6000mmできる。物質的な支持装置は働くために安定した長い間保つことができる。
