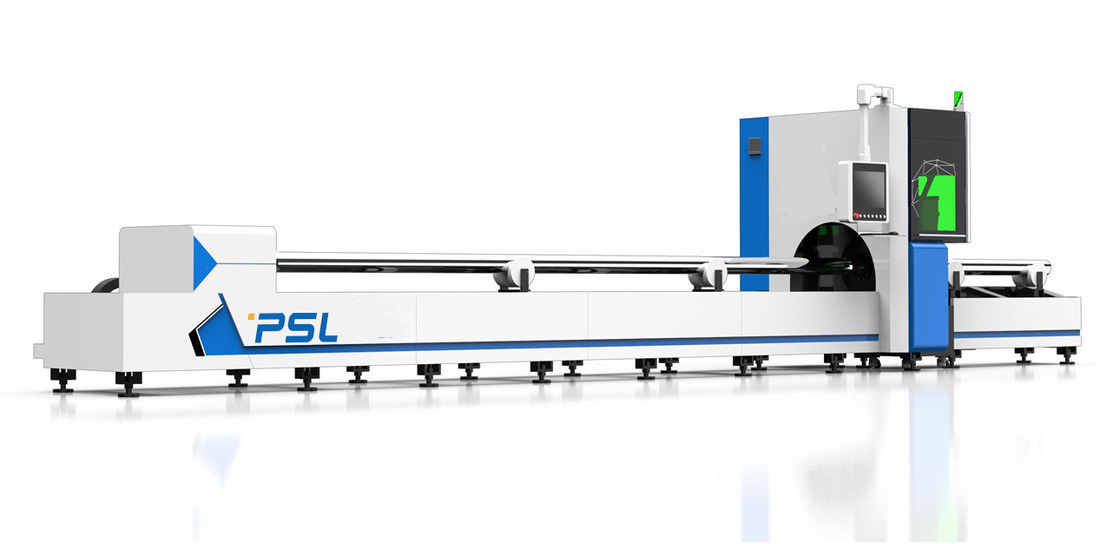

管CNCレーザー機械500w 1000W 2000W 3000W CNC繊維レーザーのカッター

レーザー1000W 2000W 3000WのカッターCNC繊維レーザーの管の打抜き機を処理する金属の管/管







繊維レーザーの管の打抜き機の短い導入、



1.レーザーの切断の主義



レーザーの切断はレーザーと材料間の相互作用によって材料の表面へ高輝度レーザーを、放射することである切られた目的は溶けるか、または蒸発し、切られた目的は高速気流の援助で切られる。





2.特徴および利点を切るレーザー



2.1は管の打抜き機費用およびスペースを非常に節約するいろいろな種類の管を切ることができる。処理の範囲は広く、別の直径および長さの管は処理することができる。電気回転シャフトは採用される、速度は調節可能であり、操作は便利であり、低雑音の、高速および高精度の特徴がある;それは横断ラインを切る専門の管および管のための最もよい選択である。



1. それは複数風変りで、非風変りな枝軸線および主要な軸線の縦の交差の状態を満たす主要な管の異なった方向そして直径が付いている円柱横断ライン穴を切ることができる（主要なブランチの管は円の管である）。



2. シリンダー横断ラインの端は風変りで、非風変りな枝軸線および主要な軸線の縦の交差そして斜めの交差の状態を満たす枝管の端に切ることができる。



3. 管の壁のさまざまな形を切ることができる;それは円の管の端に傾向がある端の表面を切ることができる。



4. 環状の主要な管によって横断する枝管の端は切ることができる（主要なブランチの管は円形の管である）;正方形の管の表面のさまざまな形を切ることができる。



5。切断表面はぎざぎざが滑らか、ない。



6. レーザーの髭剃り部によっては物質的な表面が接触しなかったりし、工作物を傷付けない。



7. スリットは最も狭い、熱影響を受けた区域は最も小さい、工作物のローカル変形は非常に小さく、機械変形がない。



8。それは形、管および他の特別型材料を処理できる。





2.2はレーザー動いている必要とし、レーザーの付加的なガスを発生させる必要はないしそして最も低い維持管理費用があるときだけ電気エネルギーを;



2.3は繊維レーザー半導体のモジュラーおよび冗長設計を採用し、共鳴器に光学レンズがないし、始動時間を必要としない。それに付属品および保全時間のコストを削減する安定性が高いない、および調節、維持の利点が。これは従来のレーザーに無類である;



2.4は反射器のような複雑な光学ガイド システムなしに全機械の光学伝達光学旅程、簡単な光学道、外的な光学道の安定した構造そして手入れ不要である;



2.5は髭剃り部少し消費する保護レンズ、コリメーター、集中ガラスおよび他の貴重な消耗品を含んでいる、;



2.6光ファイバーの輸出は機械システムの設計をロボットか多次元仕事台によって統合し非常にやすくおよび容易する;





3. CNCの制御システム



上海Baichuによってなされるソフトウェアを切るCNCにグラフィカル インターフェイスおよび便利な操作がある。専門の切断制御ソフトウエアはさまざまなグラフィックおよび特性を自由に設計リアルタイムに処理することができる。それはCAD、CorelDRAWおよび他の専門の引くソフトウェアを支える。それに管の管理そして利用を最大限に改善する文書処理およびプロセスの強力な機能が置くプログラミング、レイアウト、ある。切断ソフトウェアに次の機能および特徴がある:



3.1輸入、マイクロ関係、最大限に活用される切断順序道および最大限に活用された速度、等切る。



3.2は管の利用の比率を改善する:それは転覆し、部品の整理を回し、そして形の重複および衝突を避けること部品の整理、一部には埋め込まれたレイアウト、部品の対称の整理の整理を実現できる。



3.3鋭い角度の処理:処理する自動的に確認され、置くことができる内部/外部角度。



3.4強力な文字処理機能:空の単語に固体単語を処理できる。



共通の端セクションの3.5切断効率は管の稼働率を改善するために最大限に活用される





主要なコンポーネント、



名前	簡潔な説明	国のブランド
繊維のレーザー ソース	1000W	MAX/Raycus/IPG
オートフォーカスの髭剃り部	Raytoolsの光ファイバーのための特別な髭剃り部	Raytools
熱心な冷却装置	二重循環システム、熱交換のチタニウムの管、温度警報上の、流れの保護、水位の保護繊維レーザーの特別な冷水タンク	ウーハンHanli
機械輸送システム	台湾Hiwinの高精度の高速鉄道 台湾の双生児のラック・ピニオン（螺旋形）	台湾Hiwin 台湾の双生児



減速システム	日本のShimpooのフランジの減力剤	日本
比例した弁	NNT	日本
電気取付け	シュナイダー	フランス
センサー システムの追跡	高精度の自動誘導、正確さ0.1 mm	Cypcut上海
スラグ排出装置	標準	製造業者
計算機システム	レーザーのための特別な産業制御計算機	台湾Yanxiang
Ｘ軸のサーボ単位	1800W servo	富士、日本
W-AXISのサーボ単位	1800W servo	富士、日本
Z軸のサーボ単位	400W servo	富士、日本
ソフトウェアの切断	ソフトウェアを切る専門CNC	Cypcut上海
I / Oカード	32ポイント	Cypcut
電圧安定器		中国
打抜き機	精密ガントリー	製造業者
X/Wの車軸精密	±0.02mm/m
最高。自由な連続した速度	80m/min
電圧	380V/50HZ 3Ph
チャックのMin.の直径	D20mm
最高。チャックの直径	D230mm （230*230）
最高。走行	6000mm
尾在庫	200mm
前部チャック	空気/Servoの集中
背部チャック	空気/Servoの締め金で止めること
