| 条件: | 新しい | 製品名: | 繊維レーザーの金属の打抜き機、6mmのステンレス鋼 レーザーの打抜き機 |
|---|---|---|---|
| Mainbody: | 鋼板は構造を溶接した | 制御: | Cypcut CNCの制御システム |
| 運転: | X、Y、Zすべてのサーボ モーター | 制御ソフトウエア: | Cypcut、Cypnest |
| キーワード: | レーザーの薄板金の切断、レーザーの打抜き機 | 適用: | 金属レーザーの切断、レーザーの彫版 |
| 機能: | 金属材料の切断、および刻むこと切れる | レーザー ソース: | IPG、最高Raycus |
| 支えられる写実的なフォーマット: | AI、DXF、PLT、DST、CAD | Confifuration: | ガントリー タイプ |
| 厚さの切断: | 材料、0-14mmの炭素鋼、0-8mmのステンレス鋼 | 仕事域: | 1500mmX3000mm/2000mmX4000mm/2000mmmX6000mm |
| レーザー力: | 1000W / 2000With 3000With 6000W | 速度の切断: | 0-80000mm/minの相違の物質的な相違の速度 |
| 伐採面積: | L6000mm*W2000mm | ドライブ: | Yaskawa/のデルタ/富士のサーボ単位 |
| 冷却モード: | 水冷のスリラー、Water-coolingおよび保護システム、産業水スリラー | 色: | 標準的な色、またはカスタマイズされる |
| 維持: | 遠隔オンライン診断および検出 | 売り上げ後のサービスは提供した: | 利用できるエンジニア機械類を海外に整備するため |
| 証明: | ISO,SGS,CCC | 保証: | 2年、3年 |
| ハイライト: | ステンレス製の金属板CNC繊維レーザーの打抜き機,1000W CNCレーザーの打抜き機,繊維レーザーの金属のカッター機械 |
||

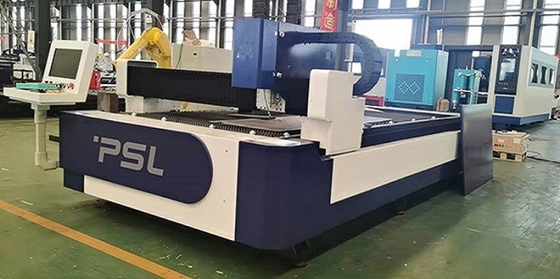

レーザー力1KW 2KW 3KW 6KW CNC繊維レーザーは打抜き機に金属をかぶせる
主要な技術特性、
FCL6020 CNCレーザーの打抜き機はガントリー動きの構造、線形ガイド、ねじドライブ、ACサーボ モーターおよびドライブおよび真空システム（両側）、等採用する。一度だけのプロセス区域は6m*2mである。だけでなく、すべての主要なコンポーネントが国民および国際的な有名なブランドからあること装置の設計が進められておよび信頼できる、しかしまたこと。
特に、私達は電気制御システムのために上海CYPCUT専門レーザーCNCシステムを使用する。 この特別なレーザーCNCシステムに高い統合、よりよい制御精度の利点があり、従って大会に加えるより安定した操作炭素鋼の版、切る条件またステンレス鋼の版、アルミ合金、銅合金および他の材料を切る条件を満たすことができる。
主要な技術変数、
| 名前 | CNC繊維レーザーの打抜き機 | |
| レーザー ソース | RAYCUS/IPG/MAX | |
| BPPのmm*mrad | 1.27 | |
| レーザーの波長 | 1070nm | |
|
|
||
| 速度を切る格言 | 60-80m/min （材料に従って） |
| 最高。加速 | 1.0G |
| エネルギー不安定 | ≤2% |
| 支えられた写実的なフォーマット | CADのCorelDrawソフトウェア、DXF/DWG/PLT |
| 伐採面積 | 6000×2000 |
| Ｘ軸の走行 | 6000 |
| Ｙ軸の走行 | 2000mm |
| Z軸の走行 | 120mm |
| 正確さはの位置を変える | ±0.03mm/m |
| 位置XのＹ軸の正確さ | ±0.03mm/m |
| 最高。仕事台の見掛け密度 | 1000KG |
| 機械の力 | 350V-420V/50Hz |
| 機械の重量 | 6000kg |
| 次元 | 8500x3200x1600mm |
機械構造および特徴、
機械の構造
レーザーの打抜き機はベッド、仕事台、大梁、滑走座席、CNC操作からシステム、電気制御システム、冷却装置、空気システム、スラグ排出システム、塵取り外しシステム、サポート版および他の部品成っている。
特徴
1. ユーザーに適する作動インターフェイス
2. USBポートおよび広帯域インターフェイス
3. ACサーボ モーターおよびドライブ;
4. 早く応答の表面の続くこと;
5. 容易な作動させた切断は機能を引き込める;
6. 直線/円アークの補入の付属品および切り目の補償機能;
7. Cypcutのプログラミング ソフトウェアおよび自動入り込む機能;
8. 水スリラーはレーザー光線道が普通そしてstablely働くことを保障する;
9. CAD/CCAMソフトウェア強力な入り込む機能のそして端共有される機能を切る;
10. 換気の塵取り外し装置労働環境を放出および金属蒸気の切断から保護するため;
11. スラグ排出を促進するために装置を排出する塵。
主要なコンポーネント、
| 名前 | 簡潔な説明 | 国のブランド |
| 光学系 | RAYCUS/IPG | MAX/RAYCUS/IPG |
| レーザーの電源 | 1kw/2kw/3kw/6kw | MAX/RAYCUS/IPG |
| オートフォーカスの髭剃り部 | 光ファイバーのための特別な髭剃り部 | WSX/Raytools/Precitec |
| 熱心な冷却装置 | 二重循環システム、熱交換のチタニウムの管、温度警報上の、流れの保護。 | ウーハンHanli/Tongfei |
| 機械輸送システム |
台湾Hiwinの高精度の高速鉄道 台湾YYCのラック・ピニオン（螺旋形） |
台湾Hiwin 台湾YYC |
| 減速システム | 日本のShimpooのフランジの減力剤 | 日本 |
| 比例した弁 | SMC | 日本 |
| 電気取付け | シュナイダー | フランス |
| センサー システムの追跡 | 高精度の自動誘導、正確さ0.1 mm | 上海CYPCUT |
| スラグ排出装置 | 標準 | 製造業者 |
| 計算機システム | レーザーのための特別な産業PC | 台湾Yanxiang |
| Ｘ軸 | 1000Wサーボ単位 | 富士/デルタ/Yaskawa |
| Ｙ軸 |
1800Wサーボ単位 |
富士/デルタ/Yaskawa |
| Z軸 | 400Wサーボ サーボ単位 | 富士/デルタ/Yaskawa |
| ソフトウェアの切断 | ソフトウェアを切る専門CNC | 上海CYPCUT |
| 入り込むソフトウェア | CYPNEST （任意） | 上海FSCUT |
| I / Oカード | 32ポイント | 製造業者 |
| 電圧安定器 | 中国 | |
| 打抜き機 | 精密ガントリー | 製造業者 |
