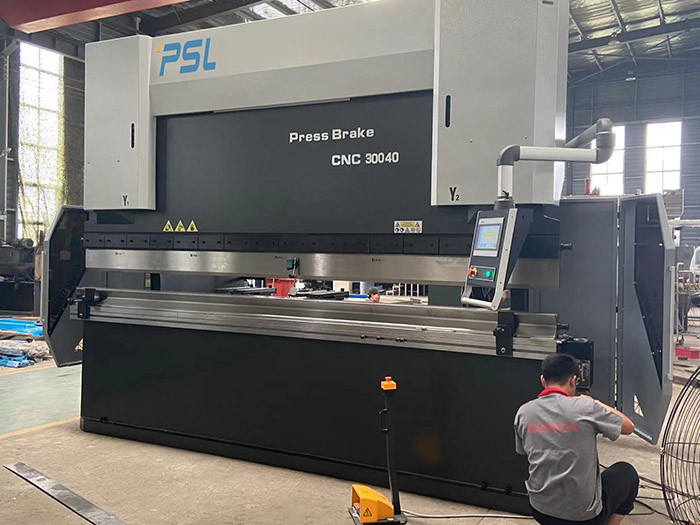

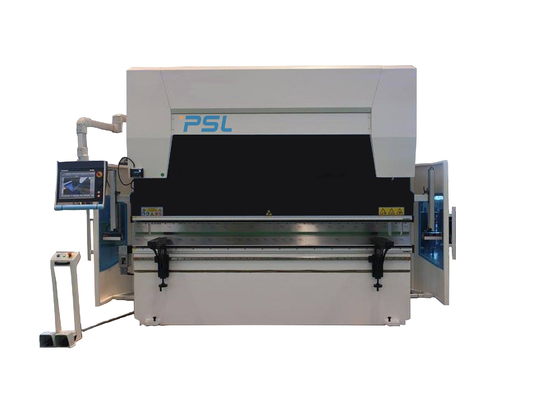

電気流体式の同調。CNCの出版物ブレーキ シートの曲がる機械サーボ主要なモーター

電気流体式の同時性CNCの出版物ブレーキ シートの曲がる機械サーボ主要なモーター





機械のプリンシペそして特徴:



●フレームは鋼板の溶接された構造、左右の家、ワーク テーブルから成り、シリンダー基盤は全フレームに溶接される。溶接の後で、内部圧力は和らげることによって除去される、従って全鋼鉄は強く、安定性はよい。



●より速い高周波油圧制御技術より有効および正確。



●CNCの出版物ブレーキの背部ゲージは標準2指の背部ゲージ システムを持って来られる複雑な形に関して部分、4を働かせれば5本の指の背部ゲージ システムおよび対応するダイスはあなたののために利用できる選ぶ。



●出版物ブレーキの入力薄板金データに従って、CNCシステムは自動的にすべての工作物の角度の均一長さをもたらすテーブルの偏向の補償を計算し、調節できる。



●Ramの後部ストッパーそして打撃の間隔そして高さは便利、速いCNCシステムによって制御される。



●オイル シリンダーは全体のflowingsと、そしてうまく造られ、得るために、癒やされ、そして和らげられ、そしてそれから懸命にクロムめっきにし、粉砕他のプロセスように、最もよい条件を機械で造られた。  最終的にassembelyシーリング リングの輸入、カスタマー サービスのオイルの漏出の現象。



●油圧装置はパイプラインの取付けを減らすためにオイルの道の統合された油圧装置を採用する。



●機械偏向の補償の使用は均一実物大の工作物へのアクセスを与える。作ることができるかどれがテーブルは相対的な動き起こり、理想的な凸のカーブを、スライダーとの相対的な位置が変わらずに保つことを保障する形作り。







基本構成:





いいえ	名前	モデル/製造
1	CNCシステム	オランダDelem DA53T、DA58TのDA66Tのコントローラー
2	電気設備	フランス シュナイダーの電気設備
3	バック ゲージ	球ねじ+線形guider;線形guiderで動く指の3-4sets
4	主要なモーター	サーボ モーターEstunかVEICHI
5	サーボ モーター	南京Estun
6	サーボ運転者	南京Estun
7	ペダル スイッチ	KACON、韓国
8	シーリング リング	BAUSERおよびBusak+Shamban、ドイツ

9	油圧装置	Rexroth、ドイツ
10	油ポンプ	ドイツALLEAD高性能及び低雑音の内部歯車ポンプの油ポンプ
11	オイル管のコネクター	ドイツEMB
12	上用具およびVダイス	1組の標準的な上用具およびVは死ぬ
13	バック ゲージ	台湾Hiwinの球ねじおよび線形ガイド・レール
14	オイル シリンダー	中国Taifeng
15	速い締め金で止めること	中国のブランド
16	偏向の補償	機械補償/戴冠のテーブル

17	火格子を付ける定規	イタリアGIVI
18	標準的な軸線	4 +1 （Y1、Y2、X、R、+V）



主要な部品の導入:



--オランダDelem DA-58Tのシステム特徴:





DA-58Tの特徴:



第2写実的なタッチ画面のプログラミング

15"高リゾリューション色TFT

• くねり順序の計算
• 戴冠制御
• Servoおよび頻度インバーター制御
• クローズド・ループ、またオープン・ループ弁のための高度のＹ軸の制御アルゴリズム。
• USBの周辺インターフェイス
• プロフィールTのオフ・ライン ソフトウェア



DA-58Tの技術的なデータ
標準
表示	LCD表示を着色しなさい
タイプ	15" TFTの高い明るさ
決断	1024 x 768のピクセル、32かまれた色
タッチ センサー	完全なタッチ画面制御（PCT接触）
バックライト	LED
収蔵可能量	1 GB
プロダクトおよび用具の記憶	256MB
交換可能な記憶	USBのフラッシュ・メモリ ドライブ
オフ・ライン ソフトウェア	プロフィール58TL





--ドイツRexroth油圧装置:













--ドイツEMB接合箇所

絶妙な形

良い堅さ

大きい流れること

低圧の損失

オイルの漏出無し。













--ドイツBAUSERおよびBusak+Shambanのシール

ギャップを作る強い反放出の機能

シールはねじれないし、not fliped

よい耐久性および容易なアセンブリ



よいleakproof













--GIVIセンサーの定規

CNCの出版物ブレーキ使用十分にクローズド・ループ電気流体式のサーボ機構、

Ramの位置信号は双方センサーの定規によってCNCシステムへフィードバックである場合もある



それからCNCのコントローラーDA58Tは同期弁の開始サイズの変更によってオイル流れる量を調節する

、これによってラムY1を、仕事台の平行状態を維持する同じレベルで動くY2制御する。









--機械戴冠のテーブル

• ローカル偏向の補償のメカニズムは機械干渉のテーブルの補償の構造を使用する。CNCのコントローラーの自動計算制御。
• 各グループは異なった斜面が付いている三次元曲げられた表面の複数のグループから成っている。補償のカーブは曲がる機械の機械精度を非常に改善するスライドの版の変形のカーブに近い方にある。









--Backgauge

●球ねじでサーボ モーターによってdrived Ｘ軸

●球ねじでサーボ モーターによってdrived Rの軸線

●台湾HIWINの球ねじおよびはさみ金ガイド

●すべてのサーボ モーター

●指の位置を調節するマニュアル









--上用具を容易に修理する速い締め金で止めること









--1組の標準的な上用具および二重Vダイス（Amada様式）

材料:42CrMoまたはカスタマイズされる

全面的な癒やすプロセス、高い硬度およびよい耐久性。

二重VダイスV8、V12、V16 （カスタマイズされる）











--信頼できる電気システム

• 電気システムはフランス シュナイダーである
• 良質の電気システムを保証するためにちり止めのキャビネットによって装備されている
• ドアおよび、良質のサーボ モーター運転者電源遮断に開けなさい。
