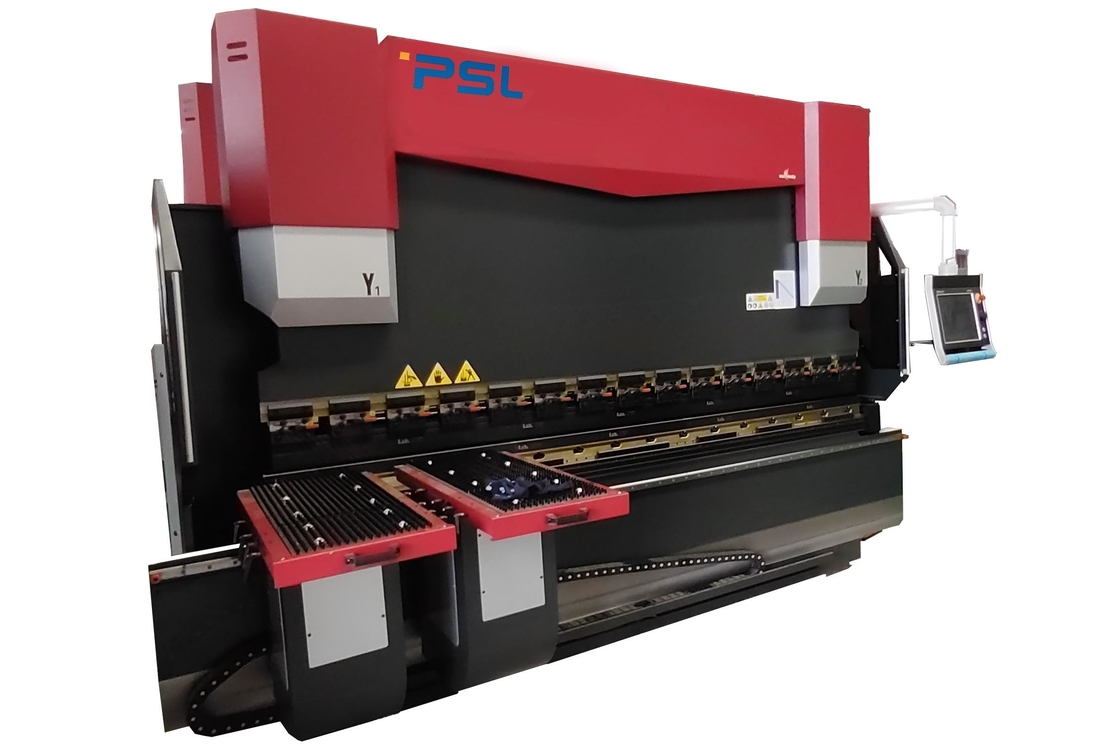

9つの軸線の前部続くプラットホームCNC油圧出版物ブレーキ機械170Ton 10'

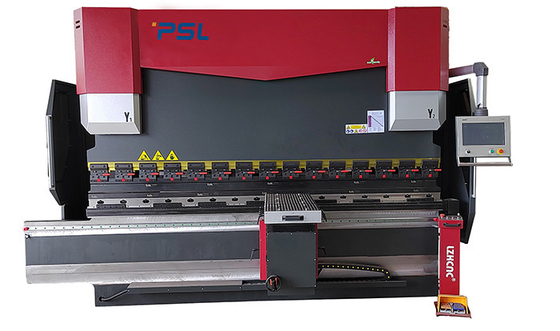

CNCの前部フォローアップ サポートが付いている多軸線の出版物ブレーキを曲げるCNCの薄板金





適用紹介、

このCNCの出版物ブレーキはさまざまで幾何学的な断面形の工作物に金属板を曲げるのに用具（標準的でか特別な用具）を使用する。

それは冷間圧延の薄板金の処理のために設計されている機械を形作る薄板金である。

それは自動車、航空機の製造業、軽工業、造船業、容器、エレベーター、鉄道車および他の企業のような、曲げる薄板金で広く利用されている。





機械のプリンシペそして特徴:





1の出版物ブレーキの構造:
1）完全な鋼鉄溶接された構造;去られた右の家、ワーク テーブルおよびシリンダー基盤は全フレームに溶接される。

2) 溶接の後で、内部圧力は和らげることによって除去される、従って全鋼鉄は強く、安定性はよい。
2) 機械および精密の信頼性を保障するANSYSの有限な要素の分析ソフトウェア。



2の油圧装置:
1) Rexrothドイツから輸入される総合制御システム;
2）はパイプラインの取付けを減らす;
3）は働く安定性およびよりよい出現を保障する。



3の主要なオイル シリンダー:
1）閉じたループの制御モード:ドイツ電気流体式のサーボ弁および輸入された耳障りな定規;

2) より速い高周波油圧制御技術より有効および正確。
3) 従来の機械停止曲がる機械と全く違う;
4）グライドの位置および曲がることの高精度;
5）正確な、安定した操作



4の背部ゲージ:
1）停止の精密を保障する良質の球ねじおよび線形guider。
2）機能multi-axis妨害は顧客の要求に従って利用できる。

3) 複雑な形に関して背部ゲージのビームに、取付けられている線形guiderに取付けられる標準2の組の指は部分、4を働かせるまたは5本の指の背部ゲージ システムおよび対応するダイスはあなたののために利用できる選ぶ。



5のボディ双方:
1） Cは両側で版を合う形づけた;
2）高精度の格子の定規はCに形づけた版をある;
3）は曲がるプロセスの間に本体のゆがみから起こる曲がる精密の影響を避ける。



6のCNCのコントローラー:

1) CNCシステムによるバック ゲージ ストッパーのすべての行為（動くX、R、Zの斧）;

2) Ramの打撃はCNCシステムによって制御される

3) 油圧装置流れることおよび圧力はCNCシステムによって制御される

4) 偏向の補償の調節はCNCシステムによって制御される

5) すべての操作は便利、速い。









基本構成:





いいえ	名前	モデル/製造
1	CNCシステム	オランダDelem DA66Tのコントローラー ESA S650 CYBELEC CT12 LZ-1000
2	電気設備	フランス シュナイダーの電気設備
3	バック ゲージ	球ねじ+線形guider;線形guiderで動く指の2sets
4	主要なモーター	Siemens ACモーター
5	サーボ モーター	南京Estun
6	サーボ運転者	南京Estun
7	ペダル スイッチ	KACON、韓国
8	シーリング リング	BAUSERおよびBusak+Shamban、ドイツ



9	油圧装置	Rexroth、ドイツ
10	油ポンプ	ドイツALLEAD高性能及び低雑音の内部歯車ポンプ
11	オイル管Jointors	ドイツEMB
12	上用具およびVダイス	1組の標準的な上用具およびVは死ぬ
13	バック ゲージ	台湾の球ねじおよび線形guider
14	オイル シリンダー	中国Taifeng
15	速い締め金で止めること	中国のブランド
16	偏向の補償	機械補償/戴冠のテーブル

17	火格子を付ける定規	イタリアGIVI
18	標準的な軸線	8 +1 （Y1、Y2、X、R、Z1、Z2、Z3、Z4+V）





主要な部品の導入:



--CNCのコントローラーDELEM DA66T:



-- Rexrothのサーボ油圧装置:













--ドイツEMB接合箇所











--GIVIの格子の定規

CNCの出版物ブレーキ使用十分にクローズド・ループ電気流体式のサーボ機構、

Ramの位置信号は双方センサーの定規によってCNCシステムへフィードバックである場合もある



それからCNCのコントローラーDA66Tは同期弁の開始サイズの変更によってオイル流れる量を調節する

、これによってラムY1を、仕事台の平行状態を維持する同じレベルで動くY2制御する。









--機械戴冠/補償のテーブル

• ローカル偏向の補償のメカニズムは機械干渉のテーブルの補償の構造を使用する。CNCのコントローラーの自動計算制御。









--Backgaugeストッパー、

●球ねじでサーボ モーターによってdrived Ｘ軸

●球ねじでサーボ モーターによってかラック・ピニオンdrived Rの軸線

●指の位置を調節するマニュアル

●Z1、Z2は打ち切る（指1は2）よいでサーボ モーターによってdrivedラック・ピニオン、（任意）

●Z3はのZ4斧サーボ モーターによって曲がることの間に鋼板フォローアップを支えるためにdrived

●すべてのdrivServoモーター













--上用具をfastlyそして容易に修理する速い締め金で止めること









--機械の標準的な上用具そして二重Vダイス（Amada様式）

材料:42CrMo

全面的な癒やすプロセス、高い硬度およびよい耐久性。

シングルまたはダブルのVダイスV8、V12、V16 （カスタマイズされる）









--ドイツBAUSERおよびBusak+Shambanシリンダー シール









--信頼できる電気システム

• 電装品（リレー、接触器）フランス シュナイダー
• 良質の電気システムを保証するちり止めのキャビネットの等級IP54
• 開放されたおよび電源遮断のの機能

• 良質のEstunのサーボ モーター運転者
