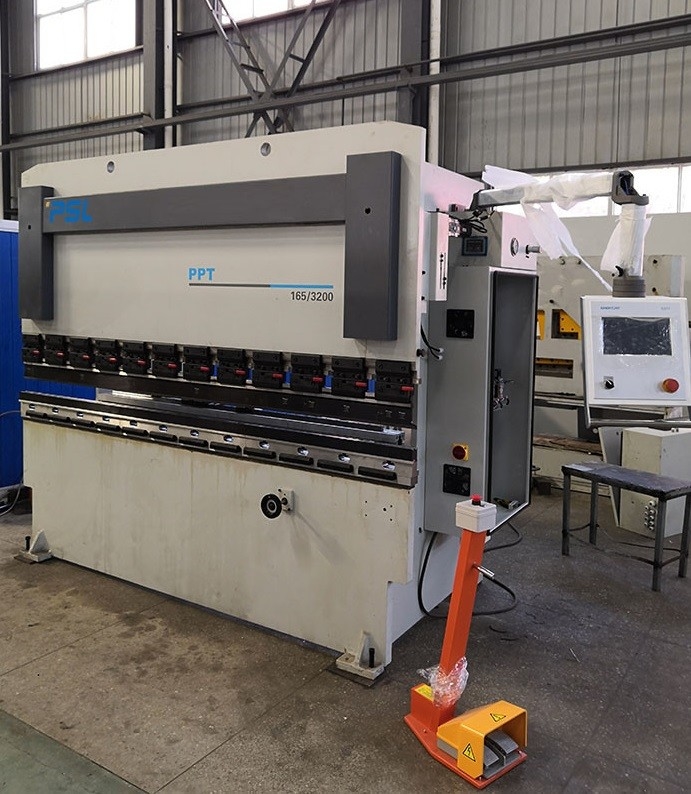

165tねじり棒出版物ブレーキ油圧サーボCNC曲がる機械10ft

PPT （k）の油圧ねじり棒servo （CNC）の曲がる機械CNC油圧出版物ブレーキ





  この機械の主要な特徴:



簡単で、美しい出現;



容易な維持管理、簡単なおよび信頼できる調節;

簡単で、有効で精密な機械強制同期のシステム制御を使用しなさい;

ラムはプロセス同期を達成するためにねじりシャフトをねじることによって並行して動く;

終了のある程度を達成する機械停止を通して;

数値上制御される。



















出版物ブレーキの主関数:



1. 1.  この出版物ブレーキはLVDの技術からの採用された計算機援用設計である。フレーム、ラムおよび他の重要な部分はANSYSの有限な要素の分析ソフトウェアによってフレームの強さそして構造合理性を保障するために分析される。





1.2。  フレームは必要な溶接の構造を採用し、工作機械の剛性率はよい。



1.3。  Q235-B材料は壁パネル、仕事台の縦の版および滑走の版のために使用される。



1.4。  大きい部品が溶接されるバットのときサブマージ アーク溶接は自動バット溶接のために採用される。溶接した場合、変形を溶接することを減るように両側の溶接を引っくり返しなさい。溶接は切り込み、空気穴、ひびおよび他の溶接の欠陥がない。溶接の後の行ないの欠陥の検出。



1.5。  高温焼きなましの老化する処置プロセスは溶接の圧力を除去し、処理された部品の正確さそして安定性を保障することができる大きい部品がように採用される。



1.6。  フレームの機械化は部品の機械精度を保障するために大きい床ボーリングおよびフライス盤および移動ガントリー マシニング センターの一度だけの締め金で止める機械化方法を採用する。





2.シリンダー:

2. 1。 シリンダ ブロックは45#鋼鉄と完全に造られ、十分な剛性率および強さがある。、非破壊的なテストによって造り、形作りの後で、内部圧力を除去し、材料の安定性を保障するために材料に緩い構造のような欠陥がない、そして焼きなましプロセスによってことを確認しなさい。

2. 2。 ピストン棒およびシリンダー ヘッドは45#から造ったり鋼鉄をおよび広範囲の機械特性をよくするために保障するために正常化される成っている。



3.  ねじり棒は機械同時性、高精度のＹ軸の限界ストッパー バランスを強制した。



4. Adopt油圧制御システムを、維持のためにより信頼でき、容易統合した。

特定の設置選択は平均容量の機械で両方の特に適当な騒音レベルを得ることを割り当てる。流出の保護に準備される漏出を保証なできるオイル レベルは直接読まれるか、または見ることができる油圧装置に積み過ぎれば。





5.   背部ゲージは鉄骨構造によって溶接され、高い剛性率がある。サーボ モーター、球ねじおよび線形ガイドによって高精度操作を保障することを操作する。 バック ゲージ指に線形guiderの高い平行そして速い調節がある。


6.  テーブルの偏向の補償、

必要で調節可能な凸の仕事台は正確な偏向の補償の長さを全体的に見ると得ることができる。





7.  薄いステンレス鋼の版を曲げるための特別な上用具は設計されていると急速な締め金で止めること合う。

異なった開始の4方法Vダイス





8.   非常停止が付いているフィートのペダル。



9.   つくことのためのランプが付いている前部ラム カバー。



10.  油圧出版物ブレーキのためのCNCのコントローラー:Delem DA41T、Estun E300T、EASYCAT TP10s

これらのコントローラーは2サーボ軸線X及びY、およびcrwoningテーブルしか制御なできる。

複数の仕事ステップ プログラミング機能は後部ストッパーおよびすべるブロックの位置のための自動操作およびcontnuous置くか、またはマルチステップ プロシージャ、また自動精密修正を達成できる;











任意機能か部品、



1.  滑らかの前部サポータ移動はまた仕事台に沿う線形guiderでrightwardまたはleftward、上下に調節することができる。



2.サーボ モーター（X、Y1、Y2、R、Z1、Z2）を搭載するより多くのaxisesを制御するCNCのコントローラーSNC53



3. CNCのコントローラーによって調節された機械戴冠のテーブルの）偏向の補償に）モーターを備えた。



4.指を容易に動かす二重線形guiderが付いているバック ゲージのビーム。



5.アップ/ダウン手動バック ゲージ指（R軸線）。



5.サーボ モーターへの主要なモーター更新。



6.安全なレーザーの保護装置。



7.深さの喉は500mmまたは多くに持ち上げることができる。



8。上用具の自動に油圧に締め金で止めること























   主要なコンポーネント:



任意モデル	製造業者	注目
CNCシステム	E300T TP-10S SNC53 DA41T	ESTUN EASYCAT   DELEM	（任意） （任意）
油圧装置	主要な電磁弁	Rexroth 最初に
シーリング	シリンダー	MERKEL NOK
背部ゲージ	サーボ モーター   球ねじ+線形guider	EASTCAT 台湾
油ポンプ	内部ギヤ油ポンプ	Allead 明るい
主力	ACモーター サーボ モーター	Wanbang VEICHI	（任意）
ワーク テーブル	手動戴冠のテーブル モーターを備えられた機械戴冠のテーブル	PSL PSL	任意
保証	前部双方の鋼鉄塀 背部安全なセンサーの保護	PSL	（任意）
前部援軍	固定簡単な援軍 援軍は線形ガイドに取付けた	PSL	（任意）
電圧	380V/50HZ	PSL	カスタマイズされる
電気部品	シュナイダー リレー、接触器	シュナイダー
フィート スイッチ	Kaikun韓国の縦スイッチ	韓国のKaikun
喉のdeptj	400mm 400-600mm （任意）	PSL





PPT （K）シリーズ主要な変数。





NameModel	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
わずかな圧力kN	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
折り畳み式板幅mm	1250	2000年	2500	2000年	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
コラム間隔mm	890	1640	2050年	1640	2050年	2550	3150	2050年	2550	3150	2550	3150	2550	2150
スライダーの打撃mm	100	100	100	100	100	100	100	130	130	130	130	130	150	150
スライダーの調節の間隔mm	80	80	80	80	80	80	80	110	110	110	110	110	120	120
スライダーとテーブルmm間の間隔	300	300	300	300	300	300	300	310	310	310	310	310	350	350
喉の深さmm	200	200	200	200	200	200	200	200	200	200	200	200	250	250
仕事台の幅mm	140	140	140	140	140	140	140	180	180	180	180	180	180	180
速度mm/sの運転	100	100	100	78	100	100	100	100	100	100	100	100	100	100
働く速度mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
帰りの速度mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
モーター力kW	3	3	3	3	4	4	4	5.5	5.5	5.5	7.5	7.5	11	11
工作機械kgの純重量	2000年	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
mmの間隔をあける後部ブロック	400	400	400	400	600	600	600	600	600	600	600	600	600	600
燃料タンクの容積L	63	63	109.5	63	109.5	130.8	130.8	130.8	130.8	130.8	130.8	130.8	164.7	164.7
全面的なサイズの長さmm	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
次元mm	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
出現のサイズ高いmm	2149	1980年	1980年	2030年	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
