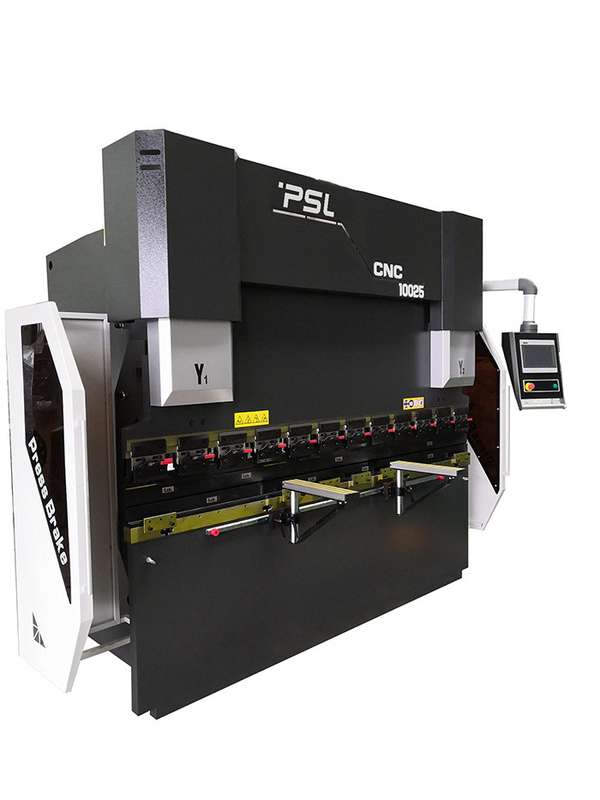

135T 10ft電子油圧シートの曲がる機械CNCは曲がる機械をめっきする

135T 10ftの電気流体式の同時性CNCの出版物ブレーキ薄板金曲がる機械







基本的な変数:

連続いいえ。	名前	単位	HPE135/3100
1	力を押すこと	Kn	1350
2	Max.bendingの長さ	mm	3100
3	フレーム間の間隔	mm	2600
4	最高開始高さ	mm	500
5	Ramの打撃	mm	200
6	喉の深さ	mm	400
7	アプローチ速度	mm/秒	150
8	働く速度	mm/秒	10
9	リターン速度	mm/秒	110
10	Y1のY2軸線の精密	mm	0.02
11	Ｘ軸の背部ゲージの打撃	mm	600
13-	仕事の部分の直線性	mm/m	≤0.03
14-	Xおよび正確さRの軸線の	mm/m	0.05
15-	固定前腕	PC	2
16-	背部ゲージ指	PC	3
17-	V軸線の戴冠	機械戴冠
18-	CNC制御斧	Y1、Y2、X、R、+V
19-	主要なモーター力	kw	11
20-	CNCシステム	DELEM DA53T
21	機械の長さ	mm		4200
22	機械の幅	mm		2100
23	機械の高さ	mm		2570
24	機械の重量	kg		8700





基本構成:





いいえ	名前	モデル/製造
1	CNCシステム	オランダDelem DA53T、DA58TのDA66Tのコントローラー
2	電気設備	フランス シュナイダーの電気設備
3	バック ゲージ	球ねじ+線形guider;線形guiderで動く指の3-4sets
4	主要なモーター	サーボ モーターEstunかVEICHI
5	サーボ モーター	南京Estun
6	サーボ運転者	南京Estun
7	ペダル スイッチ	KACON、韓国
8	シーリング リング	BAUSERおよびBusak+Shamban、ドイツ

9	油圧装置	Rexroth、ドイツ
10	油ポンプ	ドイツALLEAD高性能及び低雑音の内部歯車ポンプの油ポンプ
11	オイル管のコネクター	ドイツEMB
12	上用具およびVダイス	1組の標準的な上用具およびVは死ぬ
13	バック ゲージ	台湾Hiwinの球ねじおよび線形ガイド・レール
14	オイル シリンダー	中国Taifeng
15	速い締め金で止めること	中国のブランド
16	偏向の補償	機械補償/戴冠のテーブル

17	火格子を付ける定規	イタリアGIVI
18	標準的な軸線	4 +1 （Y1、Y2、X、R、+V）



機械のプリンシペそして特徴:



●フレームは鋼板の溶接された構造、左右の家、ワーク テーブルから成り、シリンダー基盤は全フレームに溶接される。溶接の後で、内部圧力は和らげることによって除去される、従って全鋼鉄は強く、安定性はよい。



●より速い高周波油圧制御技術より有効および正確。



●CNCの出版物ブレーキの背部ゲージは標準2指の背部ゲージ システムを持って来られる複雑な形に関して部分、4を働かせれば5本の指の背部ゲージ システムおよび対応するダイスはあなたののために利用できる選ぶ。



●出版物ブレーキの入力薄板金データに従って、CNCシステムは自動的にすべての工作物の角度の均一長さをもたらすテーブルの偏向の補償を計算し、調節できる。



●Ramの後部ストッパーそして打撃の間隔そして高さは便利、速いCNCシステムによって制御される。



●オイル シリンダーは全体のflowingsと、そしてうまく造られ、得るために、癒やされ、そして和らげられ、そしてそれから懸命にクロムめっきにし、粉砕他のプロセスように、最もよい条件を機械で造られた。  最終的にassembelyシーリング リングの輸入、カスタマー サービスのオイルの漏出の現象。



●油圧装置はパイプラインの取付けを減らすためにオイルの道の統合された油圧装置を採用する。



●機械偏向の補償の使用は均一実物大の工作物へのアクセスを与える。作ることができるかどれがテーブルは相対的な動き起こり、理想的な凸のカーブを、スライダーとの相対的な位置が変わらずに保つことを保障する形作り。









主要な部品の導入:



--オランダDelem DA-53Tのシステム特徴:



DA 50TシリーズはDelemの写実的なタッチ画面のユーザ・インタフェースに基づいて最も容易なCNCのプログラミングを提供する。新しいコンパクトDA-53Tは合わせられた出版物ブレーキのための最新式の完全なタッチ・コントロール解決を加える。

このパネルは制御、4本までの斧を制御することができる標準を基づかせていたりキャビネットで統合され、また任意pendulant腕ハウジングで使用することができる。その10.1の」ワイド スクリーン高リゾリューション色TFTは、産業等級の多接触技術と、Delemの証明されたユーザー・インターフェイスへのアクセスを与える。それはプロダクト プログラミングおよび実際の生産間の直接「ホット・キー」の接触運行を可能にする。機能は必要、全体の適用中の提供の最大限に活用されたアーゴノミックスところで見つけられる。

機械調節およびテストくねりは速いのの最低に減り、容易なプログラムに生産の仕事sequence.USBのインターフェイスはUSBの記憶棒を使用して速いプロダクトおよび用具バックアップを可能にする。

標準的な機械制御機能はY1-Y2、X、R軸線および戴冠である。第2背部ゲージの軸線はまたZ軸として置くことができる。



DA-53Tの特徴:

l 「ホット・キー」の接触運行

l 10.1」高リゾリューション色TFT

l 4本までの斧（Y1、Y2 + 2本の補助の斧）

l戴冠制御

l用具/材料/プロダクト図書館

l Servoおよび頻度インバーター制御

lはクローズド・ループ、またオープン・ループ弁のためのＹ軸の制御アルゴリズムを進めた。

l TandemLink （選択）

l USBの記憶棒のインターフェイス

lプロフィール53TLのオフ・ライン ソフトウェア





--ドイツRexroth油圧装置:















--ドイツBAUSERおよびBusak+Shambanのシール

ギャップを作る強い反放出の機能

シールはねじれないし、not fliped

よい耐久性および容易なアセンブリ



よいleakproof













--GIVIセンサーの定規

CNCの出版物ブレーキ使用十分にクローズド・ループ電気流体式のサーボ機構、

Ramの位置信号は双方センサーの定規によってCNCシステムへフィードバックである場合もある



それからCNCのコントローラーDA58Tは同期弁の開始サイズの変更によってオイル流れる量を調節する

、これによってラムY1を、仕事台の平行状態を維持する同じレベルで動くY2制御する。









--機械戴冠のテーブル

• ローカル偏向の補償のメカニズムは機械干渉のテーブルの補償の構造を使用する。CNCのコントローラーの自動計算制御。
• 各グループは異なった斜面が付いている三次元曲げられた表面の複数のグループから成っている。補償のカーブは曲がる機械の機械精度を非常に改善するスライドの版の変形のカーブに近い方にある。







--Backgauge

●球ねじでサーボ モーターによってdrived Ｘ軸

●球ねじでサーボ モーターによってdrived Rの軸線

●台湾HIWINの球ねじおよびはさみ金ガイド

●すべてのサーボ モーター

●指の位置を調節するマニュアル









--上用具を容易に修理する速い締め金で止めること









--1組の標準的な上用具および二重Vダイス（Amada様式）

材料:42CrMoまたはカスタマイズされる

全面的な癒やすプロセス、高い硬度およびよい耐久性。

二重VダイスV8、V12、V16 （カスタマイズされる）











--信頼できる電気システム

• 電気システムはフランス シュナイダーである
• 良質の電気システムを保証するためにちり止めのキャビネットによって装備されている
• ドアおよび、良質のサーボ モーター運転者電源遮断に開けなさい。
