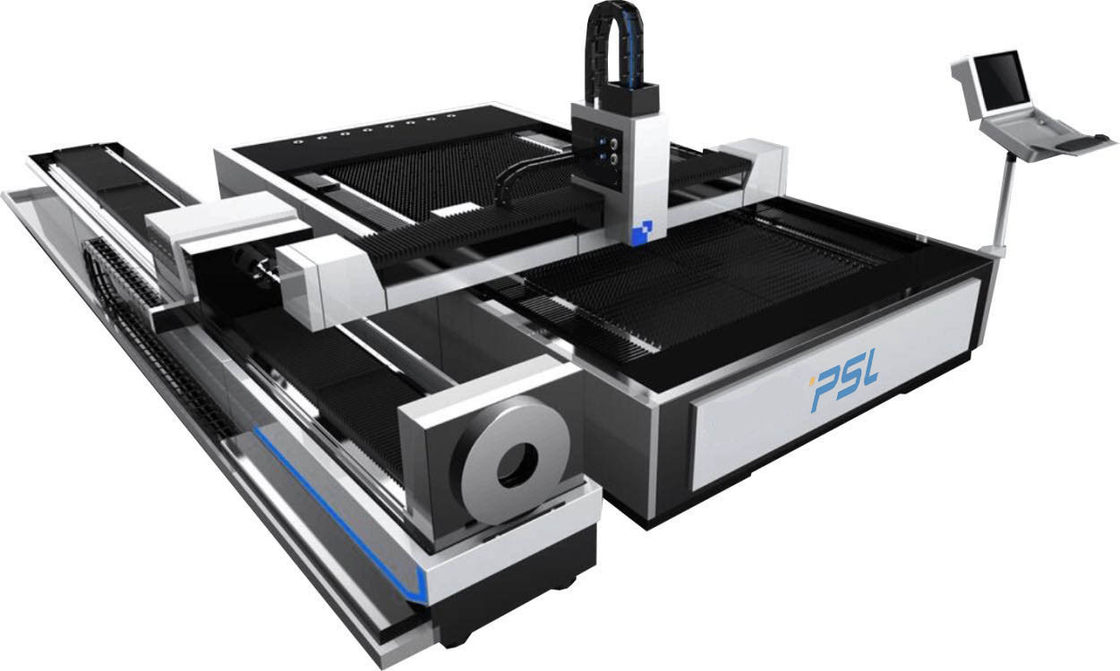

CNC繊維レーザーの管の打抜き機のCNCレーザー機械カッター2000wを薄板金

金属板CNCおよび管統合されたレーザーのカッターCNCの単一テーブル繊維レーザーの打抜き機

主要な技術特性、

適当な企業:

このmachinは広告の装飾、機械類、鋼鉄および鉄、自動車、金属板のシャーシ、金属の管のfabriction、エアコンの製造業、金属板/管の切断、等設計する台所製品のようなさまざまな企業で広く利用されている。

適当な材料:

炭素鋼の版及び管/管:0-12mm;

ステンレス鋼の版及び管/管:0-6mm。

アルミニウム版及び管/管:0-4mm

薄い薄板金、アルミ合金の版/管、電流を通されたシート/管、電気分解の版、ケイ素の鋼鉄の、チタニウムの合金の、アルミニウム亜鉛版および他の金属を切るのに使用される専門家。

機械構造、

機械はベッド、仕事台、ビーム、滑走座席、ラム、冷却装置、空気システム、スラグ排出システム、塵取り外しシステム、サポート版および他の部品から成っている。

1.1。 機械ベッド

次に機械ベッドは必要な溶接の構造、高温背部癒やす処置および振動老化する処置を採用する。それによい剛性率および高精度があり、変形なしで長い間使用することができる。

1.2。 固定仕事台

機械は安定した伝達および高精度のガントリー構造、台湾YYCの高精度の高速ラック・ピニオン（Herion）両面ドライブそして線形ガイドを、採用する。

固定仕事台の本体:超厚い版の全曲がるプロセスは採用され、大熊容量があるためにそれから全溶接は、形作られる。

1.3。 管/管の切断装置

自動チャック

    空気の自動チャックは円形の管、正方形の管および卵形の管をすぐに締め金で止められる。

特許を取られたチャックの技術に円形の管、正方形の管および卵形の管を支えることができる自動集中のための4つの爪がある。自動的に円の管および他の材料締め金で止める集中機能を実行するため。

薄いチャックの設計は容易に尾の切断を実現するために固定チャックの内部を書き入れることができる。

固定チャック

       固定チャックは管を締め金で止めるために4つの爪を採用し爪の端はローラーのメカニズムが装備され、すぐに締め金で止め、集中できる。

チャックにサーボ モーター ドライブがあり、移動可能なチャック、それらは管のゆがみのない管の切断の急速な回転を達成できる2同時に旋回してもいい。

1.4。 大梁

大梁は全体として溶接される。高温癒やすことおよび振動老化の2回後で、大梁はよい剛性率の、高力および動的パフォーマンスと、処理する高精度によって形作られる。

処理するべき延ばされていた大梁（Ｙ軸）および切口の管。

1.5。 X、YのZ軸の動作制御

X、Ｙ軸およびZ軸は高精度、高速、大きいトルク、大きい慣性、安定したおよび耐久の性能の高いトルクのサーボ モーターを、採用する。それは全機械の高速そして加速を保障する。

1.6。 不用な排出システム

ベッドの下方部分は工程および小さい部品の無駄を集めることができるカートが装備されている。

1.7。 塵取り外しシステム

FCL3015 CNCレーザーの打抜き機の仕事台は工程の塵、無駄ガスおよび他の物質を取除くのに使用されている特別な仕切りの塵取り外しシステムを労働環境を快適にさせるために備えている。

主要なコンポーネント、

主要な技術変数、
