| 条件: | 新しい | 製品名: | 繊維レーザーの金属の打抜き機、6mmのステンレス鋼 レーザーの打抜き機 |
|---|---|---|---|
| キーワード: | レーザーの薄板金の切断、レーザーの打抜き機 | Mainbody: | 鋼板は構造を溶接した |
| 制御: | Cypcut CNCの制御システム | 運転: | X、Y、Zすべてのサーボ モーター |
| 制御ソフトウエア: | Cypcut、Cypnest | 適用: | 金属レーザーの切断、レーザーの彫版 |
| 機能: | 金属材料の切断、および刻むこと切れる | CNCまたはない: | CNC |
| 構成: | ガントリー タイプ | レーザー ソース: | IPG、最高Raycus |
| 支えられる写実的なフォーマット: | AI、DXF、PLT、DST、CAD | レーザーの髭剃り部: | WSX、Raytools、Precitec |
| 厚さの切断: | 材料、0-20mmの炭素鋼、0-12mmのステンレス鋼 | 仕事域: | 1500mmX3000mm/2000mmX4000mm/2000mmmX6000mm |
| レーザー力: | 1000W / 2000With 3000With 6000W | 速度の切断: | 0-80000mm/minの相違の物質的な相違の速度 |
| 伐採面積: | L4000mm*W2000mm | ドライブ: | Yaskawa/のデルタ/富士のサーボ単位 |
| 冷却モード: | 水冷のスリラー、Water-coolingおよび保護システム、産業水スリラー | 色: | 標準的な色、またはカスタマイズされる |
| 維持: | 遠隔オンライン診断および検出 | 売り上げ後のサービスは提供した: | 利用できるエンジニア機械類を海外に整備するため |
| 証明: | ISO,SGS,CCC | 保証: | 2年 |
| ハイライト: | CNC繊維の金属レーザーのカッター,CNCの薄板金レーザーのカッター,6kwレーザーのカッター |
||

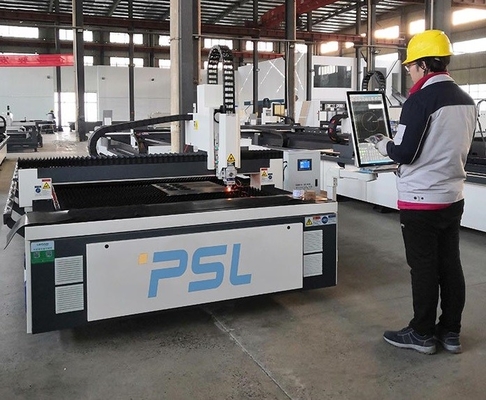

レーザーのカッター6000W CNC繊維レーザーの打抜き機の製造の薄板金に金属をかぶせなさい
機械は特色になる、
1. 安定した操作システムと関連付けられる高性能レーザー装置は最適の切断効果を可能にする。
2. 完全な冷却、潤滑および除塵システムは全機械の安定した、有効な、そして耐久の性能を保障する。
3. 単一のworkbechは処理の効率を改善する切断の間に利用できる荷を積み、荷を下す版を作る。
4. 大型の閉鎖したエンクロージャは効果を除塵することを改善し、光学汚染を避ける。
5. 自動高さ調節の性能は一定した焦点距離および安定した切断質を保つ。
6. ガントリー構造およびinblockのアルミニウム鋳造物の十字ビームは装置を非常に堅く、安定したantiknock作る。
7. それはさまざまな材料の精神を切り、優秀な、安定した切断効果を実現できる。
8. ユーザーに適する作動インターフェイス、USBポートおよび広帯域インターフェイス
9. ACサーボ モーターを搭載するX、Y、Z軸および運転者;
10. 早く応答の表面の続くこと;
11. Cypcutのプログラミング ソフトウェアおよび自動入り込む機能;
12. CAD/CCAMソフトウェア強力な入り込む機能のそして端共有される機能を切る;
機械構造、
機械の構造
レーザーの打抜き機はベッド、仕事台、大梁、滑走座席、CNC操作からシステム、電気制御システム、冷却装置、空気システム、スラグ排出システム、塵取り外しシステム、サポート版および他の部品成っている。
主要な技術変数、
| 名前 | CNC繊維レーザーの打抜き機 | |
| レーザー ソース | RAYCUS/IPG/MAX | |
| BPPのmm*mrad | 1.27 | |
| レーザーの波長 | 1070nm | |
|
|
||
| 速度を切る格言 | 60-80m/min （材料に従って） |
| 最高。連続した速度 | 120m/min |
| 最高。加速 | 1.2G |
| エネルギー不安定 | ≤2% |
| 支えられた写実的なフォーマット | CADのCorelDrawソフトウェア、DXF/DWG/PLT |
| 伐採面積 | 4000×2000 |
| Ｘ軸の走行 | 4000 |
| Ｙ軸の走行 | 2000mm |
| Z軸の走行 | 120mm |
| 正確さはの位置を変える | ±0.03mm/m |
| 位置XのＹ軸の正確さ | ±0.03mm/m |
| 最高。仕事台の見掛け密度 | 1000KG |
| 機械の力 | 350V-420V/50Hz |
| 機械の重量 | 6500kg |
| 次元 | 8500x3200x1600mm |
主要なコンポーネント、
| 名前 | 簡潔な説明 | 国のブランド |
| 光学系 | RAYCUS/IPG | MAX/RAYCUS/IPG |
| レーザーの電源 | 1kw/2kw/3kw/6kw | MAX/RAYCUS/IPG |
| オートフォーカスの髭剃り部 | 光ファイバーのための特別な髭剃り部 | WSX/Raytools/Precitec |
| 熱心な冷却装置 | 二重循環システム、熱交換のチタニウムの管、温度警報上の、流れの保護。 | Hanli/Tongfei |
| 機械輸送システム |
台湾Hiwinの高精度の高速鉄道 台湾YYCのラック・ピニオン（Helican） |
台湾Hiwin 台湾YYC
|
| 減速システム | フランジの減力剤 | MOTORE |
| 比例した弁 | SMC | 日本 |
| 電気取付け | シュナイダー | フランス |
| センサー システムの追跡 | 高精度の自動誘導、正確さ0.1 mm | 上海CYPCUT |
| スラグ排出装置 | 標準 | 製造業者 |
| 計算機システム | レーザーのための特別な産業PC | 台湾Yanxiang |
| Ｘ軸 | 1000Wサーボ単位 | 富士/デルタ/Yaskawa |
| Ｙ軸 |
1800Wサーボ単位 |
富士/デルタ/Yaskawa |
| Z軸 | 400Wサーボ サーボ単位 | 富士/デルタ/Yaskawa |
| ソフトウェアの切断 | ソフトウェアを切る専門CNC | 上海CYPCUT |
| 入り込むソフトウェア | CYPNEST （任意） | 上海FSCUT |
| I / Oカード | 32ポイント | PSL |
| 電圧安定器 | 中国 | |
| 打抜き機 | 精密ガントリー | PSL |
