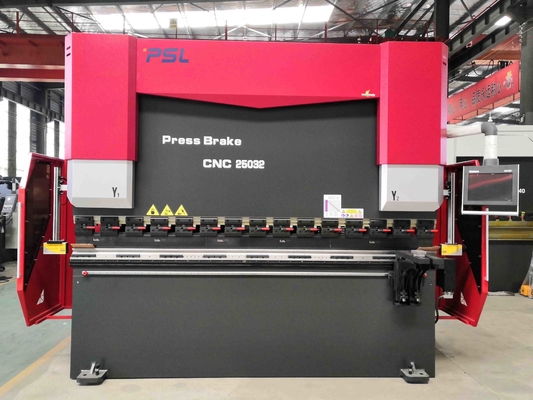

5 6 7つの軸線小さいCNCの出版物ブレーキ装置電気二重サーボ170ton 3200mm

二重サーボ モーターは制御油圧装置CNCの出版物ブレーキをポンプでくむ





適用紹介、







機械のプリンシペそして特徴:





1のCNCの出版物ブレーキの構造:
1）完全な鋼鉄溶接された構造;去られた右の家、ワーク テーブルおよびシリンダー基盤は全フレームに溶接される。

2) 溶接されるの後で、内部圧力は和らげることによって除去される、従って全鋼鉄は強く、安定性である。
2) 機械フレームおよび曲がる精密の信頼性そして強さを保障するANSYSの有限な要素の分析ソフトウェア。



2の制御するべきCNCシステム:

1) バック ゲージ ストッパーのすべての行為（動くX、R、Zの斧）;

2) Ramの打撃は制御される



3) 2つの油圧サーボ単位の油圧装置流れることおよび圧力

4) 偏向の補償の調節





3の油圧装置:
1) Rexrothドイツから輸入される総合制御システム;
2） 2つのsiedsのcylinderesを別に運転しているサーボ主要なmotors+pumps+valves板が付いている2つのオイル タンク;

3) パイプラインの取付けを減らしなさい、より少ないオイルは使用され、オイル温度は低い長い間である;
4）は働く安定性およびよりよい出現を保障する。



4の2本の主要なオイル シリンダー:
1）閉じたループの制御モード:ドイツ サーボ弁板および輸入された耳障りな定規;

2) より速い高周波油圧制御技術より有効および正確。
3) 従来の機械停止曲がる機械と全く違う;
4）置き、曲がるグライドの高精度;


5の背部ゲージ ストッパー:
1）停止の精密を保障する良質の球ねじおよび線形guider。
2）機能multi-axis妨害は顧客の要求に従って利用できる。

3) 複雑な形に関して背部ゲージのビームに、取付けられている線形guiderに取付けられる標準2の組の指は部分、4を働かせるまたは5本の指の背部ゲージ システムおよび対応するダイスはあなたののために利用できる選ぶ。



6のボディ双方:
1） Cは両側で版を合う形づけた;
2）高精度の格子の定規はCの間で形づけた版およびRamを固定される;
3）は曲がることの間に本体のゆがみから起こる曲がる精密の影響を避ける。









主要な部品の導入:



--CNCのコントローラーDELEM DA53T:











--GIVIの格子の定規

CNCの出版物ブレーキ使用十分にクローズド・ループ電気流体式のサーボ機構、

Ramの位置信号は双方センサーの定規によってCNCシステムへフィードバックである場合もある



それからCNCのコントローラーDA66Tは同期弁の開始サイズの変更によってオイル流れる量を調節する

、これによってラムY1を、仕事台の平行状態を維持する同じレベルで動くY2制御する。









--機械戴冠/補償のテーブル

• ローカル偏向の補償のメカニズムは機械干渉のテーブルの補償の構造を使用する。CNCのコントローラーの自動計算制御。









--Backgaugeストッパー、

●サーボ モーターによってdrived Ｘ軸



●サーボ モーターによってdrived Rの軸線



●Z1、Z2は打ち切る（指1および2） （任意サーボ モーターによってdrived）

●Z3はのZ4斧はサーボ モーターによって支えるために曲がることの間に鋼板フォローアップをdrived （任意）

●すべての斧はサーボ モーターによってdrived











--上用具をfastlyそして容易に修理する速い締め金で止めること









--機械の標準的な上用具そして二重Vダイス（Amada様式）

材料:42CrMo

全面的な癒やすプロセス、高い硬度およびよい耐久性。

シングルまたはダブルのVダイスV8、V12、V16 （カスタマイズされる）









--ドイツBAUSERおよびBusak+Shambanシリンダー シール









--信頼できる電気システム

• 電装品（リレー、接触器）フランス シュナイダー
• 良質の電気システムを保証するちり止めのキャビネットの等級IP54
• 開放されたおよび電源遮断のの機能

• 良質のEstunのサーボ モーター運転者







-- レーザーの安全の守ること













基本構成:





いいえ	名前	モデル/製造
1	CNCシステム	オランダDelem DA66Tのコントローラー ESA S650 CYBELEC CT12 LZ-1000
2	電気設備	フランス シュナイダー
3	バック ゲージ	球ねじ+線形guider;線形guiderで動く指の2sets
4	主要なモーター	2つのサーボ モーター
5	サーボ モーター	南京Estun （バック ゲージ）
6	サーボ運転者	南京Estun （バック ゲージ）
7	ペダル スイッチ	KACON、韓国
8	シーリング リング	BAUSERおよびBusak+Shamban、ドイツ



9	油圧装置	Rexroth、ドイツ
10	油ポンプ	ドイツALLEAD内部歯車ポンプ
11	オイル管Jointors	ドイツEMB
12	上用具およびVダイス	1組の標準的な上用具およびVは死ぬ
13	バック ゲージ	台湾の球ねじおよび線形guider
14	オイル シリンダー	中国Taifeng
15	速い締め金で止めること	中国のブランド
16	偏向の補償	機械補償/戴冠のテーブル

17	火格子を付ける定規	イタリアGIVI/スペインFagor
18	標準的な軸線	4+1 （Y1、Y2、X、R、+V）
