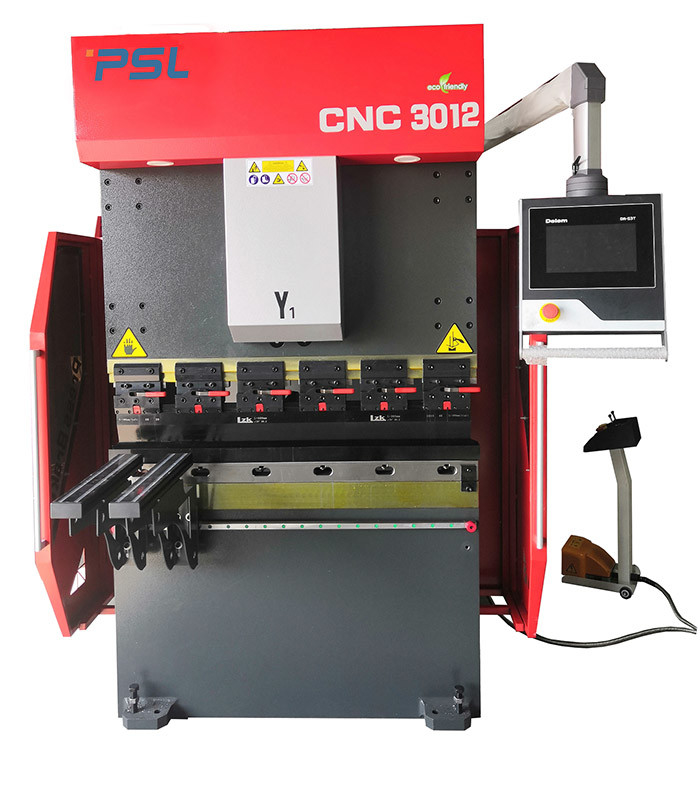

多軸線30トン小型CNCの電気流体式のサーボ出版物ブレーキ曲がる機械

電気流体式の出版物ブレーキを製造する多軸線CNCの薄板金



機械のプリンシペそして特徴:



1の出版物ブレーキの構造:
1）完全な鋼鉄溶接された構造;去られた右の家、ワーク テーブルおよびシリンダー基盤は全フレームに溶接される。

2) 溶接の後で、内部圧力は和らげることによって除去される、従って全鋼鉄は強く、安定性はよい。
2) 機械および精密の信頼性を保障するANSYSの有限な要素の分析ソフトウェア。



2の油圧装置:
1) Rexrothドイツから輸入される総合制御システム;
2）はパイプラインの取付けを減らす;
3）は働く安定性およびよりよい出現を保障する。



3の主要なオイル シリンダー:
1）閉じたループの制御モード:ドイツ電気流体式のサーボ弁および輸入された耳障りな定規;

2) より速い高周波油圧制御技術より有効および正確。
3) 従来の機械停止曲がる機械と全く違う;
4）グライドの位置および曲がることの高精度;
5）正確な、安定した操作



4の背部ゲージ:
1）停止の精密を保障する良質の球ねじおよび線形guider。
2）機能multi-axis妨害は顧客の要求に従って利用できる。

3) 複雑な形に関して背部ゲージのビームに、取付けられている線形guiderに取付けられる標準2の組の指は部分、4を働かせるまたは5本の指の背部ゲージ システムおよび対応するダイスはあなたののために利用できる選ぶ。



5のボディ双方:
1） Cは両側で版を合う形づけた;
2）高精度の格子の定規はCに形づけた版をある;
3）は曲がるプロセスの間に本体のゆがみから起こる曲がる精密の影響を避ける。



6のCNCのコントローラー:

1) CNCシステムによる後部ストッパーのすべての行為（動くX、R、Zの斧）;

2) Ramの打撃はCNCシステムによって制御される

3) 油圧装置流れることおよび圧力はCNCシステムによって制御される

4) 偏向の補償の調節はCNCシステムによって制御される

5) すべての操作は便利、速い。









基本構成:





いいえ	名前	モデル/製造
1	CNCシステム	オランダDelem DA53T、DA58TのDA66Tのコントローラー ESA S630、S640、S650 CYBELEC CT8、CT12 LZ-1000
2	電気設備	フランス シュナイダーの電気設備
3	バック ゲージ	球ねじ+線形guider;線形guiderで動く指の2sets
4	主要なモーター	Siemens ACモーター
5	サーボ モーター	南京Estun
6	サーボ運転者	南京Estun
7	ペダル スイッチ	KACON、韓国
8	シーリング リング	BAUSERおよびBusak+Shamban、ドイツ

9	油圧装置	Rexroth、ドイツ
10	油ポンプ	ドイツALLEAD高性能及び低雑音の内部歯車ポンプの油ポンプ
11	オイル管のコネクター	ドイツEMB
12	上用具およびVダイス	1組の標準的な上用具およびVは死ぬ
13	バック ゲージ	台湾Hiwinの球ねじおよび線形ガイド・レール
14	オイル シリンダー	中国Taifeng
15	速い締め金で止めること	中国のブランド
16	偏向の補償	機械補償/戴冠のテーブル

17	火格子を付ける定規	イタリアGIVI
18	標準的な軸線	4 +1 （Y1、Y2、X、R、+V）





主要な部品の導入:



--CNCのコントローラー:



--ドイツRexroth油圧装置:













--ドイツEMB接合箇所

絶妙な形

良い堅さ

大きい流れること

低圧の損失

オイルの漏出無し。













--GIVIセンサーの定規

CNCの出版物ブレーキ使用十分にクローズド・ループ電気流体式のサーボ機構、

Ramの位置信号は双方センサーの定規によってCNCシステムへフィードバックである場合もある



それからCNCのコントローラーDA58Tは同期弁の開始サイズの変更によってオイル流れる量を調節する

、これによってラムY1を、仕事台の平行状態を維持する同じレベルで動くY2制御する。









--機械戴冠/補償のテーブル

• ローカル偏向の補償のメカニズムは機械干渉のテーブルの補償の構造を使用する。CNCのコントローラーの自動計算制御。
• 各グループは異なった斜面が付いている三次元曲げられた表面の複数のグループから成っている。補償のカーブは曲がる機械の機械精度を非常に改善するスライドの版の変形のカーブに近い方にある。









--Backgaugeシステム

●球ねじでサーボ モーターによってdrived Ｘ軸

●球ねじでサーボ モーターによってかラック・ピニオンdrived Rの軸線

●台湾HIWINの球ねじおよびはさみ金ガイド

●すべてのdrivServoモーター

●指の位置を調節するマニュアル

●Z1はのZ2斧はよいでサーボ モーターによってdrivedラック・ピニオン（任意）









--上用具をfastlyそして容易に修理する速い締め金で止めること









--機械の標準的な上用具そして二重Vダイス（Amada様式）

材料:42CrMo

全面的な癒やすプロセス、高い硬度およびよい耐久性。

シングルまたはダブルのVダイスV8、V12、V16 （カスタマイズされる）









--ドイツBAUSERおよびBusak+Shambanのシール

ギャップを作る強い反放出の機能

シールはねじれないし、not fliped

よい耐久性および容易なアセンブリ

よいleakproof







--信頼できる電気システム

• 電装品（リレー、接触器）フランス シュナイダー
• 良質の電気システムを保証するちり止めのキャビネットの等級IP54
• 開放されたおよび電源遮断のの機能

• X、RのZの斧への良質のEstunのサーボ モーター運転者。
