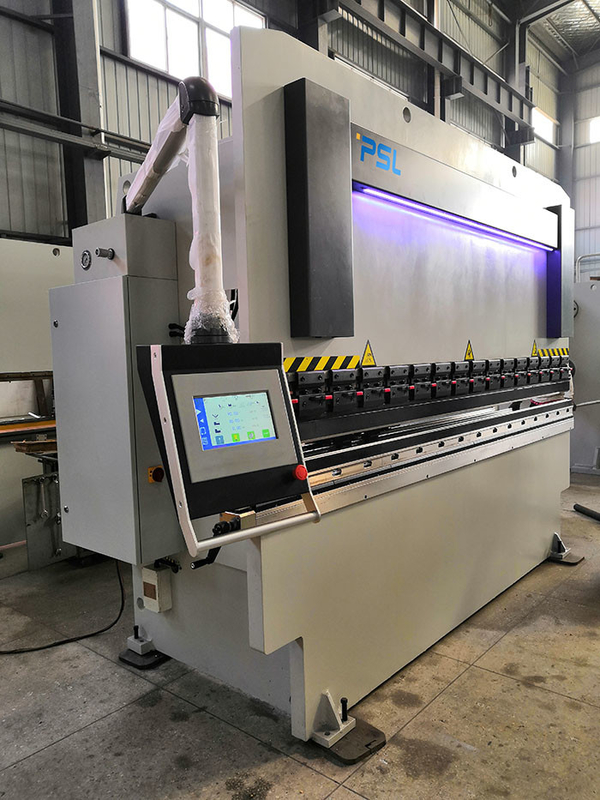

小さいCNC油圧出版物ブレーキNCシートの曲がる機械12フィート165Ton

NCシートの曲がる機械LVD-YSD様式CNC油圧出版物ブレーキ





  この機械の主要な特徴:



PPT （K） seiresの出版物ブレーキは従来の薄板金曲がる機械である。それは調節で出現、便利な作動中および簡単で美しい出現で簡単である。



簡単で、有効で精密な機械強制同期のシステム制御は採用され、Ramの同時性はねじりシャフトによって制御され、曲がる終了の程度は機械停止によって実現される。



PPTKは数値制御操作を実現できる。



安価および簡単な維持。



不利な点は効率が低く、デジタル化の程度が平均であることである。













出版物ブレーキの主関数:



1. 1.  この曲がる機械はLVDの技術からの採用された計算機援用設計である。フレーム、ラムおよび他の重要なmachinging部品はgarranteeへのANSYSの有限な要素の分析ソフトウェアによってフレームの強さそして構造合理性分析される。







1.2。  フレームはよい剛性率および強い安定性がある必要な溶接の構造を採用する。



1.3。  Q235-Bの鋼板は2番目のサイドの壁パネル、仕事台の縦の版および滑走ブロックの4つの大部分のために使用される。



1.4。  サブマージ アーク溶接による自動バット溶接は採用される。溶接した場合、変形を溶接することを減るように両側の溶接を引っくり返しなさい。溶接は切り込み、空気穴、ひびおよび他の溶接の欠陥がない。



1.5。  フレームが溶接された後溶接の圧力を除去し、処理された部品の正確さそして安定性を保障するために、高温焼きなましの老化する処置プロセスは採用される。



1.6。  フレームの機械化は大きい床ボーリングおよびフライス盤の一度だけの締め金で止める機械化方法および部品の機械精度を保障するためにガントリー マシニング センターを採用する。







2.シリンダー:

2. 1.  シリンダ ブロックは45#鋼鉄と完全に造られ、十分な剛性率および強さがある。造り、形成の後で、内部圧力は非破壊的なテストし、焼きなましプロセスによって除去される。



2.2。   ピストン棒およびシリンダー ヘッドは45#から造ったり鋼鉄をおよびよい広範囲の機械特性を保障するために癒やされる成っている。



2.3   シリンダ ブロックの処理はCNCの移動ガントリー製粉で主に遂行される。次元の正確さおよび幾何学的な許容の保障の前提で、表面の粗さはRa0.4に達することができる。



2.4。   ピストン棒およびシリンダー ヘッドは銅の溶けるプロセスを採用する。ガイドの表面のサポート強さそして風変りな負荷抵抗を改善する、でまた信頼できるシーリングのための必須条件を作成する溶解した銅は真鍮。



2.5。  ピストン棒の表面は高周波に癒やすことの後に荒い地面であり、硬度は表面の耐久性を改善するhrc45に達することができる。クロムめっきにすることの後で、コーティングの厚さは0.08mmに達する。クロムめっきにすることの後で円形およびcylindricityを保障するために、ひき、磨く振動は採用され表面の粗さは更に改善される。



3.  ねじり棒は機械同時性、高精度のＹ軸の限界ストッパー バランスを強制した。





4.  油圧装置、

4.1  ヨーロッパの先端技術をもたらし、統合された弁のブロックを採用しなさい。

4.2  油圧装置は安全、信頼できる流出の保護に積み過ぎることを持っている。

4.3  油ポンプは高圧および低雑音に抗できる日本のNachiの会社の高圧内部歯車ポンプを採用する。

4.4  密封リングはよいシーリング性能、信頼できる操作および長い耐用年数のMerkelのドイツの会社から、成っている。

4.5  明確で、直観的なオイル レベルの高さの表示がある。

4.6  油圧装置は高いろ過の正確さのフィルターが装備されている。

4.7  工作機械は定格負荷の下で絶えず働くことができ油圧装置は絶えず安定している。







5.   背部ゲージは鉄骨構造によって溶接され、高い剛性率がある。サーボ モーター、球ねじおよび線形ガイドによって高精度操作を保障することを操作する。 バック ゲージ指に線形guiderの高い平行そして速い調節がある。




6.  手動テーブルの偏向の補償装置、

必要で調節可能な凸の仕事台は正確な偏向の補償の長さを全体的に見ると得ることができる。 それは効果的に仕事台のスライダーそして縦の版によって引き起こされる偏向の変形を償い理想的な曲がる工作物を得ることができる。偏向の補償の仕事台は工作機械の耐用年数の内に手入れ不要である場合もある。





7.  薄いステンレス鋼の版を曲げるための特別な上用具は設計されていると急速な締め金で止めること合う。

異なった開始の4方法Vダイス



用具の材料:42CrMo HRC45



8.   非常停止が付いているフィートのペダル/swtich。



9.   つくことのための前部ラム カバーLEDランプ。



10.  油圧出版物ブレーキのためのCNCのコントローラー:Delem DA41T、Estun E300T、EASYCAT TP10s

これらのコントローラーは2サーボ軸線X及びY、およびcrwoningテーブルしか制御なできる。

複数の仕事ステップ プログラミング機能は後部ストッパーおよびすべるブロックの位置のための自動操作およびcontnuous置くか、またはマルチステップ プロシージャ、また自動精密修正を達成できる;









主要なコンポーネント:



任意モデル	製造業者	注目
CNCシステム	E300T TP-10S SNC53 DA41T	ESTUN EASYCAT   DELEM	（任意） （任意）
油圧装置	主要な電磁弁	Rexroth 最初に
シーリング	シリンダー	MERKEL NOK
背部ゲージ	サーボ モーター 球ねじ+線形guider	EASTCAT 台湾
油ポンプ	内部ギヤ油ポンプ	Nachi 明るい
主力	ACモーター サーボ モーター	Wanbang VEICHI	（任意）
ワーク テーブル	手動戴冠のテーブル モーターを備えられた機械戴冠のテーブル	PSL PSL	任意
保証	前部双方の鋼鉄塀 背部安全なセンサーの保護	PSL	（任意）
前部援軍	固定簡単な援軍 援軍は線形ガイドに取付けた	PSL	（任意）
電圧	380V/50HZ	PSL	カスタマイズされる
電気部品	シュナイダー リレー、接触器	シュナイダー
フィート スイッチ	Kaikun韓国の縦スイッチ	韓国のKaikun
喉のdeptj	400mm 400-600mm （任意）	PSL





任意機能か部品、



1.  滑らかの前部サポータ移動はまた仕事台に沿う線形guiderでrightwardまたはleftward、上下に調節することができる。



2.サーボ モーター（X、Y1、Y2、R、Z1、Z2）を搭載するより多くのaxisesを制御するCNCのコントローラーSNC53



3. CNCのコントローラーによって調節された機械戴冠のテーブル（偏向の補償）にモーターを備えた。



4.指を容易に動かす二重線形guiderが付いているバック ゲージのビーム（Z1、Z2）。



5.アップ/ダウン手動かサーボ運転のバック ゲージ指（R軸線）。



5.エネルギーおよび力費用を救うサーボ モーターへの主要なモーター更新。



6.レーザーの安全の保護装置。



7.深さの喉は500mmまたは多くに持ち上げることができる。



8.油圧装置のための冷却のスリラー

























PPT （K）シリーズ主要な変数。





NameModel	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
わずかな圧力kN	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
折り畳み式板幅mm	1250	2000年	2500	2000年	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
コラム間隔mm	890	1640	2050年	1640	2050年	2550	3150	2050年	2550	3150	2550	3150	2550	2150
スライダーの打撃mm	100	100	100	100	100	100	100	130	130	130	130	130	150	150
スライダーの調節の間隔mm	80	80	80	80	80	80	80	110	110	110	110	110	120	120
スライダーとテーブルmm間の間隔	300	300	300	300	300	300	300	310	310	310	310	310	350	350
喉の深さmm	200	200	200	200	200	200	200	200	200	200	200	200	250	250
仕事台の幅mm	140	140	140	140	140	140	140	180	180	180	180	180	180	180
速度mm/sの運転	100	100	100	78	100	100	100	100	100	100	100	100	100	100
働く速度mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
帰りの速度mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
モーター力kW	3	3	3	3	4	4	4	5.5	5.5	5.5	7.5	7.5	11	11
工作機械kgの純重量	2000年	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
mmの間隔をあける後部ブロック	400	400	400	400	600	600	600	600	600	600	600	600	600	600
燃料タンクの容積L	63	63	109.5	63	109.5	130.8	130.8	130.8	130.8	130.8	130.8	130.8	164.7	164.7
全面的なサイズの長さmm	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
次元mm	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
出現のサイズ高いmm	2149	1980年	1980年	2030年	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
