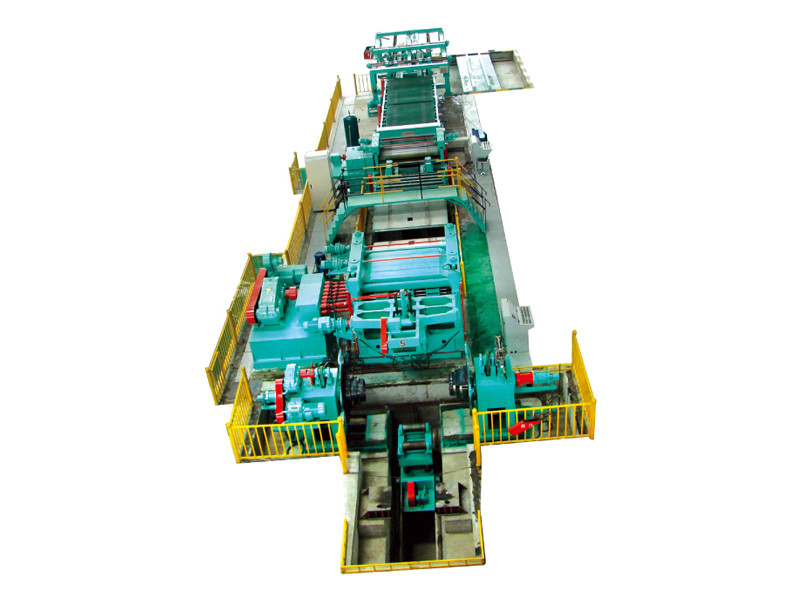

ラインを切り開く長さ機械炭素鋼のステンレス鋼のコイルへのアルミニウム コイルの切口

炭素鋼のステンレス鋼およびアルミニウム コイルのためのHRそして冷間圧延された鋼鉄コイルの水平になり、打抜き機

性能および特徴:

この一連の切口に長の生産ラインはプロセスを伸ばし、水平にし、そして切ることによる平らな版にさまざまな種類のHR/picklingのコイルを切るために使用される。

このラインは成っているofiのコイル・カー、二重ヘッドuncoiler、油圧ピンチおよびコイルの皮むき器、前levaler、guidingdevice、終わりの平等主義、サーボ長さのゲージ、せん断、trameを、スタッカー排出するベルト・コンベヤー、カート、電気制御システム、油圧装置、等の荷を下す逆転ある。

せん断ラインを伸ばし、水平にするCNCシートは固定長シートのさまざまなサイズに冷間圧延し、hot rollingコイルを水平にすることに主に使用される。車の製造業、家庭用電化製品、開閉装置、鋼鉄事務用品、ステンレス鋼の台所供給、機械製造業および他の企業に適当。

このラインはに適用することである:

1. コイルの版の材料:炭素鋼、（ピクルスにするplate≤4mm）
2. ストリップのコイルの厚さ:1-6mm
3. Processibleの幅は版を巻いた:800-2000mm
4. コイル状の版I.D:ф508mm--ф610mm--ф760mm
5. コイル状の版O.D:≤ф2200mm
6. コイル状の版の重量:30T

技術的な変数:

1. 速度を水平にすること:0-80m/min
2. 切断長さの精密:±0.5mm （2mmの厚さ、2000mmの長さによって）
3. 斜めの許容:±1.0mm （2000mmの長さによって）
4. 切断の速度:≤20pcs/min （2000mmの長さによって）
5. 物質的な積み重ねの長さ:1000-6000mm （排出装置側面および、各自セット）
6. 最高。積み重ねのための高さ:500mm
7. モーターの総力:appro.240KW

構成された装置:

1. コイルのサドル;
2. コイル・カー;
3. 油圧拡張のuncoiler;
4. 油圧に押し、指導、シャベルのヘッド装置;
5. ピンチ及び前平等主義;
6. 中間橋;
7. 側面記録装置;
8. 機械（水平になる終わり）および長さのゲージ機械を水平にすること;
9. 長さ機械に切りなさい;
10. 革紐のコンベヤー;
11. コレクションのためのフレーム;
12. X形の持ち上がるテーブル;
13. 車2のセットの荷を下すこと（側面および、1セットとのそれぞれ）;
14. 油圧空気システム;
15. 電気システム
