| 製品名: | 水平になる16X2200mmのコイル版ライン電流を通されるか、またはカーボンまたはステンレス鋼 シートを切る | 適用: | ラインを切り開く製造工場の薄板金の切断、切口に長 |
|---|---|---|---|
| コイル材質: | 炭素鋼のコイル、ステンレス鋼のコイル、アルミニウム コイル | タッチ画面: | ViewNiewかSiemens |
| 制御システム: | SiemensまたはOmron PLC、 | Inveter: | Parker、Eurotherm、Siemens |
| 物質的なコイルの厚さ: | 3-12.0mm;4x16mm | コイル状の版I.D: | ф508mm--ф610mm--ф760mm |
| 最高。コイル状の版O.D: | 2200mm | 幅: | 800~2200mm |
| コイルの重量（t）: | 30トン | 回線速度: | 0-30 m/min |
| 切断長さ: | 2000-12000mm | 精密を水平にすること: | 0.5 ±mm/m |
| Decoiler: | 油圧の、二重頭部 | 総評価される力: | 140 -280のkw |
| 電圧: | 220V/380V/415V/600V、50HZ/60HZ、3Ph | 色: | 、緑、青、白い、またはカスタマイズされる |
| 保証: | 取付け、テストの後の12か月。 | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため、ビデオ テクニカル サポート |
| ハイライト: | 長さラインPSLに切られるCNCのコイル,CrのスリッターPSL,ラインPSLを切り開くhr |
||

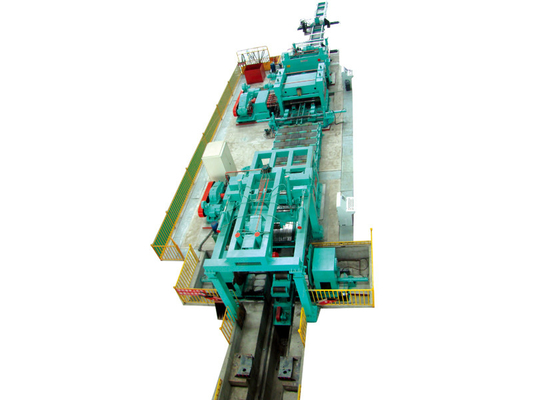

長さラインに切られる頑丈なHRの鋼鉄コイルの水平になり、打抜き機CNC
性能および特徴:
この生産ラインのseniesはプロセスを伸ばし、水平にし、そして切ることによる平らな版にcuttingvarious種類のHRのコイルのために使用される。
このラインはコイル・カーの二重ヘッドuncoilerから、油圧ピンチおよびコイルの皮むき器、前平等主義、指導装置終わりの平等主義、エンコーダーの長さのゲージ、せん断、スタッカー、電気制御システム、hydraulioシステム、等成っている
科学技術プロセス及び変数:
端トリミングおよび水平になるプロセス:
長さピンチおよび落と集め荷を下すことへの排出伸ば押す及び導ピンチおよび前水平に導端トリミング スクラップ巻取り機導水平にコードそしてゲージ カット。
主要な技術的な変数:
| 項目 | 変数 | |
| 指定 | 材料 | 炭素鋼の版Q235 |
| 厚さ | 3mm-12mm | |
| 幅 | 800mm-2200mm | |
| コイルの版I.D。 | φ500mm-φ800mm | |
| コイルの版O.D。 | φ1000mm-φ2100mm | |
| 最高。重量 | 35T | |
| 終わりの製品仕様書 | 切断のためのゲージの長さ | 2000mm-12000mm |
|
presicionの切断: 長さの許容 斜めの許容 他 |
±1.5mm ±2.0 mm GB/T709-88規定に従って |
|
| 速度を水平にすること | 0-26m/min | |
| 端トリミングの最高の厚さ | 12mm | |
|
スクラップの幅:3mm-5mm 6mm-12mm |
コイルの厚さより1.5の時to3.0回 コイルの厚さより多く |
|
| ライン高度 | 800mm | |
| モデル | 2-8x2000mm | 3-12x2200mm | 4-16x2200mm |
| 厚さ（鋼鉄タイプQ235に基づいて） | 2-8mm | 3-12mm | 4-16mm |
| 幅 | 900-2000mm | 900-2200mm | 900-2200mm |
| コイルの重量 | 30T | 35T | 35T |
| 許容の切断 | ±1mm | ±1mm | ±1mm |
| 切断長さ | 1000-8000mm | 2000-12000mm | 2000-12000mm |
| 速度を水平にすること | 0-28m/min | 0-25m/min | 0-25m/min |
| 占領地域 | 28x9m | 35x10m | 38x10m |
| 力 | 140kw | 220kw | 280kw |
構成された装置/装置:
| いいえ。 | 装置 | 量 |
| 1 | V形コイルのサドル | 2 PC |
| 2 | 油圧コイル・カー | 1 PC |
| 3 | 油圧uncoiler | 2 PC |
| 4 | 、シャベルの頭部押し、指導のための油圧前水平になる機械、ピンチ | 1セット |
| 5 | 過渡的な仕事台No.1 （4m） | 1pcs |
| 6 | 油圧指導装置No.1 | 1 PC |
| 7 | 端のトリミング機械 | 1 PC |
| 8 | 油圧スクラップの巻取り機 | 1セット |
| 9 | 過渡的な仕事台No.2 （4m） | 1pcs |
| 10 | 指導装置No.2 | 1 PC |
| 11 | 機械を水平にすること | 1セット |
| 12 | コードおよびゲージ装置（尾版のピンチ） | 1セット |
| 13 | せん断機械13×2500mm | 1 PC |
| 14 | 振子のピンチ装置 | 1 PC |
| 15 | 荷を下すトロッコ（スタッカー）の | 1セット |
| 16 |
油圧装置および空気システム （ユーザー自己による空気源） |
1セット |
| 17 | 電気制御システム | 1セット |
