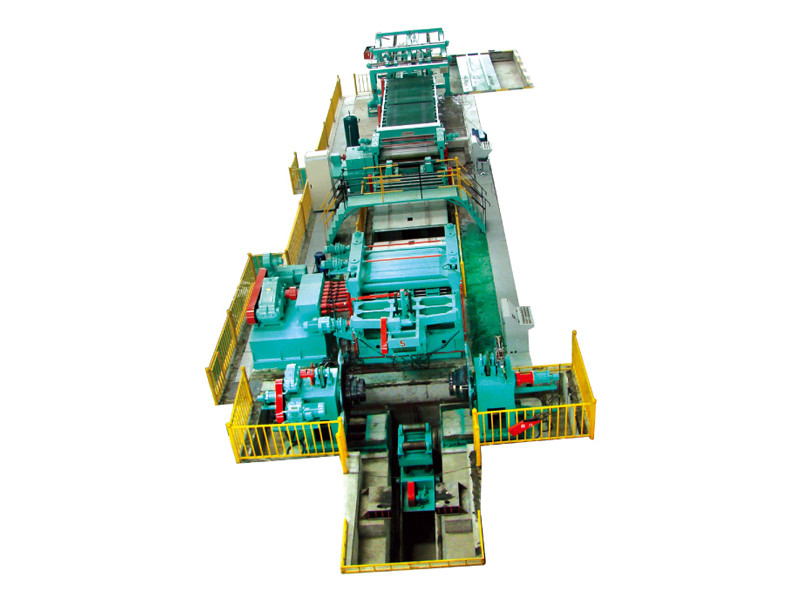

積み重ねラインコイルのスリッターのUncoilerのピクルスにする鋼鉄せん断の積み重ねをを切り開くつや出しHr

HR/picklingの鋼鉄コイル伸ば水平にせん断積み重ねCNCは長さの生産ラインに切れた

性能および特徴:

1. 高精度。"使用の4の高さの」および「6の高さの"平等主義によるシートの非常に完全な平坦。

2. 水平になる機械のバックアップ ロールの列の接近による端の波そして中心のバックルの除去。

3. 工具細工時間および高い生産の速度の厳密なmimimizaitonによる高い生産能力そして流動度。

4. シートの厳密な切断正確さそして角状。

5. 端トリミングのせん断および切口に長のせん断による少しぎざぎざとの切断。

6. 個々の積み重ねシステムの使用による高い積み重ねの正確さ。

このラインはに適用することである:

1. コイルの版の材料:炭素鋼、（ピクルスにするplate≤4mm）
2. ストリップのコイルの厚さ:1-6mm
3. Processibleの幅は版を巻いた:800-2000mm
4. コイル状の版I.D:ф508mm--ф610mm--ф760mm
5. コイル状の版O.D:≤ф2200mm
6. コイル状の版の重量:30T

技術的な変数:

1. 速度を水平にすること:0-60m/min
2. 切断長さの精密:±0.5mm （2mmの厚さ、2000mmの長さによって）
3. 斜めの許容:±1.0mm （2000mmの長さによって）
4. 切断の速度:≤20pcs/min （2000mmの長さによって）
5. 物質的な積み重ねの長さ:1000-6000mm （排出装置側面および、各自セット）
6. 最高。積み重ねのための高さ:500mm
7. モーターの総力:appro.240KW

構成された装置:

1. コイルのサドル;
2. コイルのトロリー;
3. 二重油圧拡張のuncoiler;
4. 油圧に押し、指導、シャベルのヘッド装置;
5. ピンチ及び前平等主義;
6. 中間橋;
7. 側面記録装置;
8. 機械および長さのゲージ機械を水平にすること;
9. せん断機械;
10. 革紐のコンベヤー;
11. コレクションのためのフレーム;
12. X形の持ち上がるテーブル;
13. 車2のセットの荷を下すこと;
14. 油圧および空気システム;
15. 電気キャビネットおよび操作のパネル
