商品の詳細:
お支払配送条件:
|
| 製品名: | 切り開く結合されたラインを水平にし、切ることを切り開く6X1600mmの鋼鉄コイルは、カーボン、ステンレス鋼のコイル電流を通した | 適用: | 、切口に長水平になり、鋼鉄コイルを切ることを切り開く薄板金の処理 |
|---|---|---|---|
| コイル材料: | 炭素鋼のコイル、ステンレス鋼のコイル、アルミニウム コイル | 原料: | 炭素鋼の、電流を通されたシート、ステンレス鋼 |
| 物質的なコイルの厚さ: | 1-6mm;2-8mm;3-12mm | コイルの重量（t）: | 30トン |
| Decoiler: | 油圧の、二重頭部 | 幅: | 800~2200mm |
| 速度を切り開くこと: | 0-50m/min | 速度を水平にし、切る: | 0-28m/min |
| 最少切り開く幅: | 25mm;100mm | ラインを切り開くことのNO: | 5 - 30ライン |
| タッチ画面: | ViewNiewかSiemens | 制御システム: | SiemensまたはOmron PLC、 |
| Inveter: | Parker、Eurotherm、Siemens | 総評価される力: | 300kw - 1050kw |
| 電圧: | 220V/380V/415V/600V、50HZ/60HZ、3Ph | 操作の高さ: | 600mm - 800mm |
| ナイフのピボット直径: | dia. 320mm | ナイフ材料: | H13K |
| 色: | 、青、白い、またはカスタマイズされる | 占領地域: | 38x12M;56x12M |
| 保証: | 12か月 | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため、ビデオ テクニカル サポート |
| 名前: | HRの長さ機械への長さライン、Atomaticの小型スリッター、鋼鉄にコイルの切り開くことおよび切断への鋼鉄コイルの切口 | ||
| ハイライト: | 長さへのデコイル機械切り,長さラインへのデコイル機械コイルの切口を水平にすること,変圧器のラミネーションのための長さラインへのコイルの切口 |
||

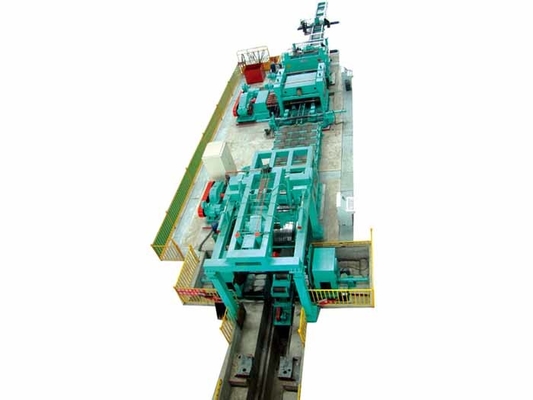

長さ切断積み重ねの結合された生産ライン伸ば切り開水平に切口につや出しコイル
性能および特徴:
この結合された生産ラインはuncoiler、送り装置、ピンチから、前に-鉄骨構造の製造業のための材料を作り出すために必須の幅および長さに鋼鉄コイルを切るために使用される平等主義、スクラップのせん断、交換された二重スリッター、スクラップのコイラー、良い平等主義、せん断、スタッカー、uncoiler、等Hのビーム、自動車ビーム、管の溶接、冷たい形成、打つこと、等成っている。
切り開くラインPLC制御、オートメーションの高度に従うhuman-machineインターフェイス、簡単な操作および信頼できる。
それがステンレス鋼、炭素鋼、鉄、アルミニウム、電流を通されたテープ、銅および他の材料の金属のコイルを処理するのに使用することができる。それは溶接の管、自動車、腕時計、金属の建築材料、産業工場および他の分野で広く利用されている。
科学技術プロセス:
流れることを処理しなさい、
プロセス フロー:最初の訂正の━を締め金で止める鉛の━を押す供給の━の伸びる━前の荒いleveling━の髭剃り部のせん断の━の転移の仕事台の━の指導の━の切り開く（二重刃の座席） ━の巻き取り装置の端ワイヤー━の分離および出版物の━の手動パッキングを排出する━を消す長さの━の十字の切断の━に切られる━を水平にする物質的なメカニズムの━の遷移表の━の指導の━。
SLC- （1-6）の主要な技術的な変数x1600mm、
| 1。 | 材料 |
つや出しの炭素鋼 σb ≤460MPaのσs ≤235MPa |
| 2。 | 鋼鉄厚さ | 1mm~6mm |
| 3。 | 鋼鉄幅 | 800~1600mm |
| 4。 | コイルO.D | 800~2000mm |
| 5。 | コイルI.D | Φ508━Φ610mm━Φ760mm |
| 6。 | 鋼鉄コイルの重量 | 30T |
| 7。 | ナイフのピボット直径 | Φ320mm; |
| 8。 | 刃の硬度 | HRC56°-59° |
| 9。 | 刃の指定 |
Φ320mm×φ480mm×10mm Φ320mm×φ480mm×20mm |
| 10。 | 刃材料 | H13K |
| 11。 | スリット量 |
6mm/24strips 5mm/30strips 4mm/35strips 3mm/40strips |
| 12。 | ローラーの直径をまっすぐにすること | Φ160mm |
| 13。 | ローラーの間隔をまっすぐにすること | Φ188mm |
| 14。 | 切口に長のscape | 2000mm – 6100mm |
| 15。 | 幅の精密を切り開くこと | ±0.1mm |
| 16。 | 切断長さの精密 | ±1.5mm |
| 17。 | 斜めの精密 | ±1.5mm |
| 18。 | Min. Slitting幅 | 25mm |
| 19。 | 速度を切り開くこと | 0-50m/min |
| 20。 | 速度を水平にすること | 0-28m/min |
| 21。 | 最高。厚さを切り開くこと | 6mm |
| 22。 | スクラップの巻取り機の幅 | 版の厚さの≥1.5times |
| 23。 | ワーク テーブルの高さ | 800mm |
| 24。 | 力 | 380V/50HZ/3ph |
技術的な変数:
| モデル | 3-12x2200mm | 4-16x2200mm | 5-20x2200mm |
| 厚さ（鋼鉄タイプQ235に基づいて） | 3-12mm | 4-16mm | 5-20mm |
| 幅 | 900-2200mm | 900-2000mm | 900-2200mm |
| コイルの重量 | 35T | 35T | 35T |
| 終わりのwidith | ≥80mm | ≥100mm | ≥150mm |
| ストリップを切り開くこと | ≤7 | ≤5 | ≤3 |
| 着席の速度 | 0-30m/min | 0-25m/min | 0-20m/min |
| 占領地域 | 48x11m | 50x11m | 56x11m |
| 力 | 630kw | 820kw | 1050kw |
ラインの主要なコンポーネント:
| いいえ | 名前 | 量 |
| 1。 | Vタイプの貯蔵のプラットホーム | 2単位 |
| 2。 | 油圧供給のトロリー | 1単位 |
| 3。 | 油圧二重ヘッドuncoiler | 1組 |
| 4。 | 油圧出版物のピンチおよび荒い水平になる装置 | 1unit |
| 5。 | 油圧せん断（版の頭部を切る） | 1unit |
| 6。 | 遷移表1 | 1unit |
| 7。 | 油圧ガイドのメカニズム1 | 1unit |
| 8。 | スリッター（二重スリッター交換） | 2units |
| 9。 | 油圧スクラップの巻取り機 | 2units |
| 10。 | 前に分離および出版物材料のメカニズム | 1unit |
| 11。 | 遷移表2 | 1unit |
| 12。 | 油圧指導のメカニズム2 | 1unit |
| 13。 | まっすぐにする機械（平等主義）を | 1unit |
| 14。 | 長さのメカニズムに切りなさい | 1unit |
| 15。 | 油圧せん断8x2000mm | 1unit |
| 16。 | 油圧Xタイプの持ち上がるプラットホーム | 1unit |
| 17。 | 左/右の排出のプラットホーム | 2units |
| 18。 | 油圧装置 | 1セット |
| 19。 | 空気システム | 1セット |
| 20。 | 電気制御システム | 1set |
