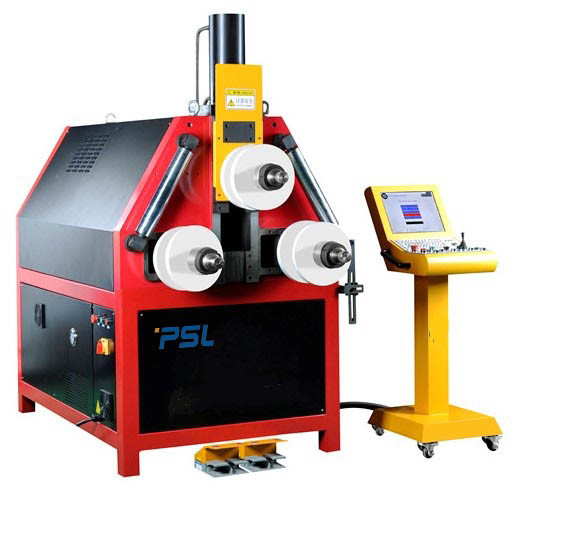

棚CNCの圧延機のアルミニウム プロフィールの管のベンダー3DのServoを薄板金

3Dサーボ運転CNCの油圧プロフィールはロール・ベンディング機械を

1. 装置の紹介:

CNC-25Tのロール・ベンディング機械はさまざまな産業金属のプロフィール（セクション サイズを転がし、曲げるための有効な冷間加工装置である:200mm * 100mmの曲がる圧力25x10 ^よりより少なく3kn）。

それはさまざまで可変的な湾曲の多区分アークの二次元の工作物および三次元スペース工作物を同時に曲げることができる。

2. 装置機能:

それは単一アーク、可変的な湾曲の多区分アーク、長円、陽性および否定的なアーク、螺線形アークおよび他の特別型アークを曲げることができる。

それはさまざまな三次元工作物を同時に曲げることができる。

複雑な工作物を曲げるとき（長円および多区分アークのような）、プログラムすることを助けるのに反動の測定が使用することができる。

装置にネットワーキング機能があり、ユーザーのLANおよびイーサネットに接続することができるインターフェイスは予約である。それはデータ伝送、遠隔診断、リモート・モニタリング、等のためのユーザーの適度な必要性に従って（製造業者は装置のライフ サイクルの内のそれを無料で改善する）改善することができる。

保護機能:

①安全保護、漏出保護、積み過ぎおよび短絡の保護はオペレータの安全を保障するために提供される

②滑走ブロックの上部および下の真々中の限界装置は滑走ブロックが決して甲革を超過しなかったりし、あらゆる操作の真々中の位置を下げないことを保障する。

③、コンピュータに型変数を入れた後型の保護と装備されていて、型がmisoperationによって押しつぶされないことを保障できる。

④主要なモーターは可変的な頻度モーターおよびstepless速度の規則を採用する。それは保護機能に積み過ぎることを持っている。

⑤油圧装置はエネルギーの無駄を減らす自動操作の間だけに働く圧力を提供する。

操作のエイズ:

①材料を処理プロセスでより安定したようにし、材料の取り、排出を助ける工作機械の双方に側面のローラー装置がある。

②工作機械のより低いシャフトにシャフトの調節にシャフトの機能がある。異なったプロフィールを曲げるとき、別のシャフトの間隔は安定した形作る材料を作ることができる。

③オペレータが工作機械の操作をいつでも検出できるように、それに実時間フィードバックの表示がいずれかの時点である。

④反動の計算の助けによって、オペレータは自動的にプログラムできる。

⑤プロダクトの安定性を改善するために軽い目システムは物質的な頭部からある特定の位置工作物の開始ので曲がる同じバッチを作ることができる工作物の曲がる出発点の位置を単独で置くことができる。

制御およびソフトウェア機能:

①人間-機械インタフェース設計の概念に続きなさい、コンソール コントロールは操作のために便利であり、すべてのデータは表示画面に表示される。

②操作のパネルはデータが電源異常の場合には損失なしで編集され、貯えることができる中国/英国のパネルである。

③装置の収蔵可能量は（1つのプログラム ファイルは1の工作物に対応し）少なくとも1000のプログラム ファイルを貯えることができる、各プログラム ファイルは300のプログラム セグメント（より多くの区分、多区分アークの工作物を曲げることを促すの）を書くことができる4Gである。

④ソフトウェア操作インターフェイスは異なったインターフェイスに、一般的なロール・ベンディング、楕円のロール・ベンディングの、教授のロール・ベンディングおよびオペレータによって自由に選ぶことができる三次元ロール・ベンディングのような分けられる。

⑤それにある特定の自動プログラミング機能がある。

⑥それは手動にじりじり動か、自動制御、速度の倍率調整、相対的な/絶対座標の切換え、物質的な長さの計算および他の機能、油圧圧力プログラム設定、機械0点規正、ユーザーの権限管理および他の機能提供する。

利点および特徴:

①ユーザーは曲がるべき入力装置からプロフィールのデータ形を入れ、異なる湾曲の間の正確な形成半径そしてスムーズな移行の可変的な湾曲のプロフィールを（二次元）、処理できる。それは円形、正方形および特別型アルミニウム プロフィールのロール・ベンディングの処理を完了できる;

②すべての命令はオペレータがすぐに習得することができるように理解し易く容易。ある非現実的か不合理な間違いがある場合オペレータが問題を除去するのをすぐに助けるために、装置はスクリーンで促す。

③0.001mmの二重波の格子の定規（単一の波）はフィードバックの正確さおよびanti-interference能力を非常に改善する中間のスライダーの歩くフィードバックのために採用される。

④それに低速、大きいエネルギーおよび正確さを置く曲がる効率および長さを改善する遅い停止の機能がある。

⑤サーボ指示システムは特別な動作制御システムである。理想的な一致の正確さは動きの補入によって得ることができる。それは材料の複雑な多ラジアンの曲がる変形を実現できる。

変数索引:
