商品の詳細:
お支払配送条件:
|
| 条件: | 新しい | 名前: | 長い版CNCの油圧圧延機 |
|---|---|---|---|
| 機械タイプ: | 長い版の圧延機、W11NC-8x8000 | タイプ: | W11NC-8x8000 |
| 原料: | シート/版の圧延、鋼鉄金属板/Profile | 適用: | 厚い薄板金、SSはのオイル管/管を作る炭素鋼の版の圧延曲げをめっきする |
| 処理される材料/金属: | 炭素鋼、SSの合金鋼 | オートメーション: | 自動、手動 |
| 制御方式: | 自動CNC電気流体式 | 制御systme: | OmronまたはSiemens PLC制御、タッチ画面 |
| 転がり機能: | /転がっていて前曲がることが対称の圧延 | 最高。中央曲がる厚さ: | 8mmの炭素鋼の版、 |
| 最高。前曲がる厚さ: | 6mmの炭素鋼の版、 | 巻き取りの長さ: | 0-8000mm |
| バックアップ ローラーの列: | 油圧支持 | 油圧装置: | YukenのRexroth弁のグループ |
| 主要なモーター: | 15KW | 重量: | 35000kg |
| 次元: | 11500x2360x2200mm | 電圧: | 220V/380V/415V/440V/customized |
| 色: | 緑OEMは、カスタマイズした | 売り上げ後のサービスは提供した: | 利用できるエンジニア機械類を、ビデオ テクニカル サポート海外に整備するため、オンライン サポート |
| 保証: | 1年 | ||
| ハイライト: | 手動版の圧延機PSL,油圧鋼板ローラーPSL,油圧機械PSLを曲げる版 |
||

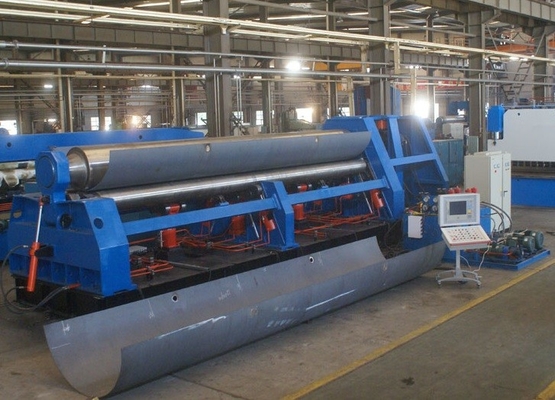

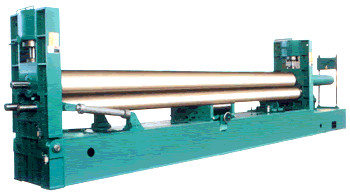

CNCの油圧版の圧延機の製造のオイル タンク
機械の上部のローラーは縦そして水平に動かすことができる。
縦に持ち上がることは油圧伝達である。横の動きを得るピストン棒のシリンダー行為。
トルクはタービン棒箱、タービン スクロールおよびねじナットのメカニズムを通して上部のローラーの横の動きを運転するために送信される
より低いローラーは調節可能なアイドラー ローラーがただ油圧曲がる機械にトルクを提供するためにより低いローラー装備されている回る。
上部のローラーはプロダクトの直線性を改善するドラムの形をしたある。それはトレーラーのさまざまな横断面の形のタンクの圧延のために適している。
-偏向の自動補償:
油圧ロール・ベンダが働いているとき、より低いローラーおよびビームの変形は基準枠のレーザーの変位センサーによって検出され、電子制御システムに戻って与えることができる。電子制御のシステム制御 ビームと仕事ロール間の補償装置。引き留められた工作物が実物大の範囲の完全な直線性を達成できるように、仕事ロール変形のためのオンライン補償。
- 上部ロールanti-vibrationシステム:
この油圧曲がる機械の仕事ロール表面は長い12m-22mであるので不十分な剛性率および跳ね上がりが原因で変形させ、急速な上昇および落下の間に振動する。上部のローラーの振動の問題を解決するためには、私達は独特な上部のローラーanti-vibrationシステムを設計した。
- 高性能および低負荷の消費の設計:
エネルギー消費を減らすためには、装置のドア型フレームは重点を置かれた部品として使用され、統合された燃料タンクはフレーム オイル シリンダーの上で設計されている。 シリンダーの上に燃料タンクを置くもう一つの利点は急速な詰物を達成するために落ちるべき十字ビームおよび上部のローラーの重量にフィリング バルブを開けるために頼ることができることである。下向き速度は効果的に装置の効率を改善し、油圧装置のエネルギー消費を減らす3000mm/minに達する。
- 多数機能の1台の機械:
金属製造装置の2つのより低いローラーはドライブと直接接続され、絶えずアーク、円錐形、または他の内部の曲げられた表面の鋼板を転がすためにより低いローラーは運転することができる:外皮の溝は型が装備の後で折ることができる。定形版およびIV型の版または鋼板を水平にすること。
1. 鋼板曲がる機械および接続ねじが緩く、正常であるかどうか確認しなさい。
2. 作動した場合、時間の3ローラー曲がる機械の炉の接合箇所で落ちる材料を取りなさい。
3. タンクのための油圧ロール・ベンダがoff-trackであるかどうか、そして共同関係がそのままであるかどうか確認しなさい。時間に調節し、修理しなさい。
4. 火は夜に完全に消えなかった、従って誰かは火が燃やし、装置を傷つけることを防ぐために勤務中である必要がある。
5. 機械工は時間、点検の各部品に時間のそれを取扱うためにタンクのための油圧曲がる機械が異常な動きを時間通りに備えているかどうか各部品が時間に行方不明バターおよびオイルを加えるであるべきで、行方不明を補うかどうか点検するために。
タンクのための版の圧延機の利点、
ローラーは長い耐用年数および小さい変形を用いる高力および長命の固体忍耐ローラーを採用する。
伝達ギヤは高い硬度および強い耐久性の造られた高炭素の鋼鉄から成っている。
全体油圧曲がる機械は厚く、美しい、採用しよい安定性がある必要な鋼板溶接を。
保護、3組のデジタル出力に積み過ぎなさい、仕事ロールの位置を表示装置。
簡単な操作、独立した移動式コンソールは、独身者高性能独自に働くことができる。
主要な技術仕様、
| モデル | 転がり厚さ（mm） |
版の幅 （mm） |
上部のローラー（mm）の直径 | 主要なモーター力（kw） |
| W11NC-5×7000 | 5 | 7000 | 440 | 11 |
| W11NC-6×9500 | 6 | 9500 | 500 | 15 |
| W11NC-8×6000 | 8 | 6000 | 420 | 15 |
| W11NC-8×7000 | 8 | 7000 | 450 | 15 |
| W11NC-8×8000 | 8 | 8000 | 470 | 15 |
| W11NC-8×9500 | 8 | 9500 | 510 | 15 |
| W11NC-10×6000 | 10 | 6000 | 440 | 15 |
| W11NC-10×9000 | 10 | 9000 | 470 | 15 |
| W11NC-12×6000 | 12 | 6000 | 460 | 15 |
| W11NC-12×9000 | 12 | 9000 | 530 | 22 |
| W11NC-16×6000 | 16 | 6000 | 500 | 22 |
