商品の詳細:
お支払配送条件:
|

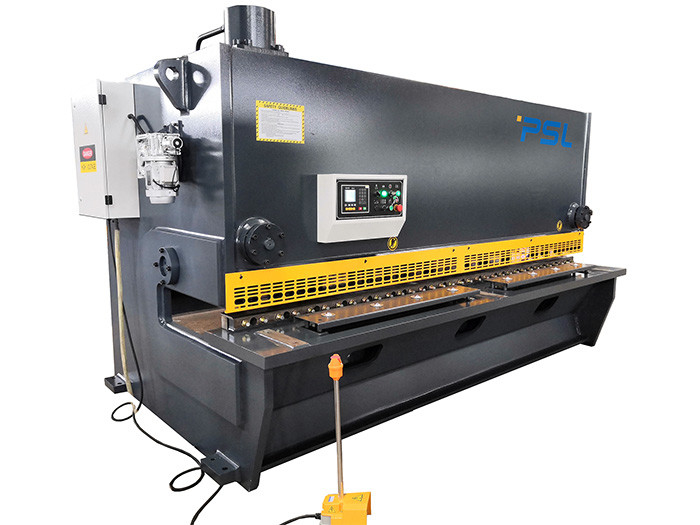

| 名前: | 油圧ギロチンのせん断機械 | 条件: | 新しい |
|---|---|---|---|
| 喉のギャップ: | 150mm、300mm、500mm | 制御モード: | Estun E21s、ELGO P40、Delem DAC360T NCのコントローラー |
| 運転: | 正常なモーター、サーボ モーター | バック ゲージ: | 球ねじ+線形guider、走行の1000mm |
| 色: | 灰色black+Whiteまたはカスタマイズされる | 材料の切断: | ステンレス鋼の炭素鋼アルミニウム、MS/SS/GI等の鋼板に金属をかぶせなさい |
| 電圧: | カスタマイズされる、220V/380V/400V | 売り上げ後のサービスは提供した: | 利用できるエンジニア機械類を、オンライン サポート海外に整備するため、ビデオ テクニカル サポート |
| 保証: | 2年 | ||
| ハイライト: | 自動ギロチンのせん断機械,せん断ギロチン機械を切る,ギロチンはせん断機械を作動させた |
||
1. 計算機援用設計を使用して。フレーム、スライダーおよび他の重要な部品はANSYSの有限な要素の分析ソフトウェアによってフレームの強さそして構造の合理性を保障するために分析される。全くEUは設計、焼きなましの処置による溶接ロボットによるMonoblockを及びaparatusおよび圧力救助プロセス流線形にした。
2. Adopt良質の油圧装置を、維持のためにより信頼でき、容易統合した。Siemensモーター、明るいポンプおよびRexrothの油圧弁は使用される。
3. 油圧ギロチンのせん断はいろいろ切断長さ及び容量の選択で作り出される可変的な熊手の行為機械である。
4. 高精度の背部ゲージの構造。backgaugeの間隔はNCのコントローラーによってE21sかTP-07またはDelem DAC310 360T ACモーターによって調節され、よく調節され、そして表示される。
5. せん断した場合装備されていた照明直線、従って一直線に並ぶこと容易。何人かのユーザーのために特別必要性双方の異なったサイズを第一に測定するため、およびそれから削減される。
6. 特別何人かの顧客の特別な切断要求に応じるように大きく深い喉を設計する。
7. 安全な塀は伐採面積に入るために手を避ける機械のassembliedフレームで操作の安全を保障する。
せん断QC11K-13x3200の指定、
| 指定 | QC11K-13x3200 |
| 最高。厚さの切断 |
13mm （穏やかな鋼鉄） 6mm （ステンレス鋼） |
| 最高。切断幅 | 3200mm |
| 打撃 | 8-30/min |
| Backgaugeの打撃 | 10-1000mm |
| せん断の角度 | 1-2.5Degree |
| 喉の深さ | 150mm |
| ワーク テーブルの高さ | 800mm |
| ワーク テーブルの幅 | 600mm |
| 主要なモーター力 | 15kw |
| 次元: | 3885x1830x2390 |
| 純重量Appro。 | 9.5Tons |
| ボルト。 |
380V、50HZ
|
| 任意モデル | 製造業者 | 注目 | |
|---|---|---|---|
| CNCシステム | E21s TP-07 DAC310 DAC360 |
DELEM |
|
| 油圧装置 | 主要な電磁弁 |
Rexroth Jianhu |
|
| 背部ゲージ |
ACはモーターを連動させた 球ねじ+線形guider |
PSL 台湾 |
|
| 油ポンプ | ギヤ油ポンプ |
Allead |
|
| 主力 |
ACモーター サーボ モーター（任意） |
Siemens VECHI |
|
| 前部ワーク テーブル | 特別なパレットおよび球の棚 | PSL | |
| 保証 | 前部ガードレール+背部軽いカーテンの保護（任意） | PSL | |
| 後部支持装置 | 空気材料（任意） | PSL | |
| 刃の整理 | モーターを備えられる NCのコントローラーの操作 |
PSL | |
| 電気 | シュナイダー リレー、接触器 | シュナイダー | |
| フィート スイッチ | Kaikun韓国の縦スイッチ | 韓国のKaikun | |
| 深い喉 | 150mm -500mm （任意） | PSL |
| モデル |
最高。 Tkn。 |
降伏強さ | 最高。長さ | 角度 | X.Stroke | 力 | L*W*H （mm） | 重量 |
|---|---|---|---|---|---|---|---|---|
| QC11K-6*2500 | 6mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 750mm | 7.5kW | 3140*1740*2040 | 4800Kg |
| QC11K-6*3200 | 6mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 750mm | 7.5KW | 3750*1770*2150 | 5800Kg |
| QC11K-6*4000 | 6mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 750mm | 11KW | 4830*1840*2150 | 7500Kg |
| QC11K-6*5000 | 6mm | ≤450kN/cm | 5000mm | 0.5-2.5° | 750mm | 15KW | 5830*1840*2150 | 13000Kg |
| QC11K-6*6000 | 6mm | ≤450kN/cm | 6000mm | 0.5-3° | 750mm | 15KW | 6480*2100*2300 | 18000Kg |
| QC11K-8*2500 | 8mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 750mm | 11KW | 3040*1700*1700 | 5500Kg |
| QC11K-8*3200 | 8mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 750mm | 11KW | 3860*1700*1700 | 6200Kg |
| QC11K-8*4000 | 8mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 750mm | 11KW | 4640*1700*1700 | 7900Kg |
| QC11K-8*5000 | 8mm | ≤450kN/cm | 5000mm | 0.5~3° | 750mm | 18.5KW | 5400*2400*2000 | 13500Kg |
| QC11K-8*6000 | 8mm | ≤450kN/cm | 6000mm | 0.5~3° | 750mm | 22KW | 6480*2100*2350 | 19000Kg |
| QC11K-8*8000 | 8mm | ≤450kN/cm | 8000mm | 0.5~3° | 750mm | 22KW | 8580*2130*2350 | 29500Kg |
| QC11K-10*2500 | 10mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 950mm | 15KW | 3040*1800*1700 | 6500Kg |
| QC11K-10*3200 | 10mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 950mm | 11KW | 3850*1830*1900 | 7500Kg |
| QC11K-10*4000 | 10mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 950mm | 15KW | 4650*2100*2000 | 11000Kg |
| QC11K-10*5000 | 10mm | ≤450kN/cm | 5000mm | 0.5~3° | 950mm | 15KW | 5750*2100*2000 | 16000Kg |
| QC11K-10*6000 | 10mm | ≤450kN/cm | 6000mm | 0.5~3° | 950mm | 15KW | 6500*2100*2300 | 24000Kg |
| QC11K-10*8000 | 10mm | ≤450kN/cm | 8000mm | 0.5~3° | 950mm | 15KW | 6800*2100*2300 | 32000Kg |
| QC11K-13*2500 | 13mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 1000mm | 15KW | 3285*1830*2390 | 7500Kg |
| QC11K-13*3200 | 13mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 1000mm | 15KW | 3855*1830*2390 | 9500Kg |
| QC11K-13*4000 | 13mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 1000mm | 18.5KW | 4850*1830*2390 | 12500Kg |
| QC11K-13*6000 | 13mm | ≤450kN/cm | 6000mm | 0.5~3° | 1000mm | 30KW | 6850*1930*2650 | 30000Kg |
| QC11K-13*8000 | 13mm | ≤450kN/cm | 8000mm | 0.5~3° | 1000mm | 30KW | 8950*2130*2850 | 46000Kg |
| QC11K-13*9000 | 13mm | ≤450kN/cm | 9000mm | 0.5~3° | 1000mm | 45KW | 9980*2130*2850 | 65000Kg |
| QC11K-13*10000 | 13mm | ≤450kN/cm | 10000mm | 0.5~3° | 1000mm | 45KW | 11050*2500*3100 | 85000Kg |
| QC11K-16*2500 | 16mm | ≤450kN/cm | 2500mm | 0.5~3° | 1000mm | 22KW | 3440*1940*2830 | 9500Kg |
| QC11K-16*3200 | 16mm | ≤450kN/cm | 3200mm | 0.5~3° | 1000mm | 22KW | 4010*1940*2830 | 11000Kg |
| QC11K-16*4000 | 16mm | ≤450kN/cm | 4000mm | 0.5~3° | 1000mm | 30KW | 5010*1980*2830 | 15500Kg |
| QC11K-16*5000 | 16mm | ≤450kN/cm | 5000mm | 0.5~3.5° | 1000mm | 30KW | 5900*2600*2830 | 25000Kg |
| QC11K-16*6000 | 16mm | ≤450kN/cm | 6000mm | 1~3.5° | 1000mm | 37KW | 6900*2600*2830 | 36000Kg |
| QC11K-16*8000 | 16mm | ≤450kN/cm | 8000mm | 1~3.5° | 1000mm | 45KW | 8900*2900*3430 | 75000Kg |
| QC11K-20*2500 | 20mm | ≤450kN/cm | 2500mm | 1~3° | 1000mm | 30KW | 3440*1980*2830 | 14000Kg |
| QC11K-20*3200 | 20mm | ≤450kN/cm | 3200mm | 1~3° | 1000mm | 30KW | 4010*1900*2830 | 17000Kg |
| QC11K-20*4000 | 20mm | ≤450kN/cm | 4000mm | 1~3.5° | 1000mm | 37KW | 4850*2600*2900 | 22000Kg |
| QC11K-20*6000 | 20mm | ≤450kN/cm | 6000mm | 1~3.5° | 1000mm | 55KW | 6700*3000*3000 | 54000Kg |
| QC11K-30*2500 | 30mm | ≤450kN/cm | 2500mm | 1~3.5° | 1000mm | 45KW | 3440*1900*2830 | 25000Kg |
| QC11K-30*3200 | 30mm | ≤450kN/cm | 3200mm | 1~3.5° | 1000mm | 45KW | 4200*1900*3000 | 34000Kg |
注目:この変数は2019年のシステムに基づいている。変数が時間に更新されなかったら、理解しなさい。
