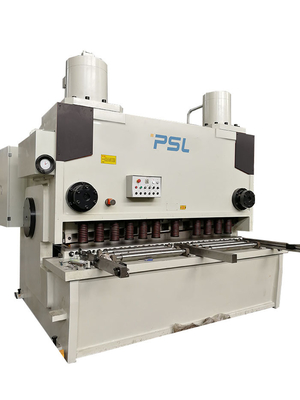

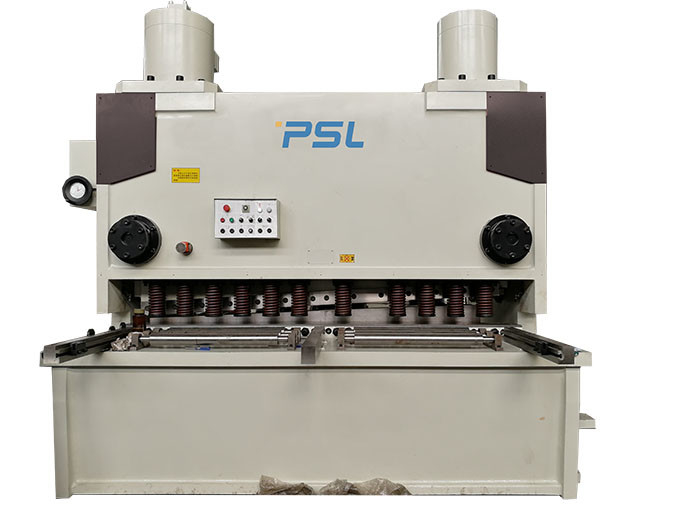

| 名前: | NCの油圧ギロチンのせん断 | タイプ: | QC11K-25x3100厚い薄板金のギロチンのせん断機械 |
|---|---|---|---|
| 適用: | 薄板金の企業、金属板の打抜き機 | 材料の切断: | ステンレス鋼の炭素鋼アルミニウム、MS/SS/GI等の鋼板 |
| 制御モード: | Estun E21s NCのコントローラー;CNCのコントローラーELGO P40T、Delem DAC360T | 最高。切断幅（mm）: | 2500/3200/4000/6000等 |
| 最高。切る厚さ（mm）を: | 8/12/16/20/25/30等 | 喉のギャップ: | 100mmの選択150-500mm |
| 主要なモーター: | 正常なACモーター | バック ゲージの運転: | インバーター、サーボ運転者 |
| バック ゲージ: | 球ねじ+線形guider、走行の1000mm | 色: | 灰色黒く+白いですまたはカスタマイズされる |
| 電圧: | 220V/380V/400V 50HZ/60HZは、カスタマイズした、 | 売り上げ後のサービスは提供した: | 利用できるエンジニア機械類を、オンライン サポート海外に整備するため、ビデオ テクニカル サポート |
| 保証: | 1年 | ||
| ハイライト: | 20mmのせん断機械,20mm CNCのせん断機械,CNCのせん断機械220v |
||
頑丈で厚い鋼板ギロチンのせん断の標準的な部品:
1. サイド フレームの単一のハンドルによる急速で、精密な刃の整理の調節
2.アルミニウム、穏やかな鋼鉄およびステンレス鋼の版を切るための4端の刃
3.シャドー・ライン切断のための切れ目照明およびワイヤー
4.打撃のカウンター、切断長さの調節
5.油圧および電気積み過ぎの保護
6.メートルおよび他の前部援軍によって腕を平方すること
7. Estun E21S NC制御
8. ELGO P40TまたはDELEM DAC360T CNC制御（任意）バック ゲージ、切削角、切断幅および刃の整理。
9. Bosch-RexrothまたはYukenの油圧装置
10.シュナイダー電気設備
11.デルタかバック ゲージACモーターを運転するLGインバーター
12. バック ゲージのサーボ モーター運転は任意である
13. 正確さ0,05のmmののバック ゲージの球ねじそして磨かれた棒。
15。安全な監視は標準的でありセリウムの規則に従う。
油圧装置
Adopt油圧制御システムを、維持のためにより信頼でき、容易統合した。油圧装置はBosch-RexrothかYUKENからある。振動証拠および漏出証拠の設計およびシリンダーのすべてのシールを置くことを用いるすべての管、フランジおよび接合箇所は日本、最も有名なブランド、良質および高性能からのVolquaまたはNOKである。
タンデム オイル シリンダー同時性システムは採用され、機械は均等に重点を置かれる。タンデム シリンダーのオイルの容積の調節によって異なった版の厚さをせん断する必要性を満たすために、せん断の角度はより便利に調節することができる。
油圧装置は高放射能区域のためにである（任意）特別な加えられた冷却のスリラーは
刃は調節し、精密を切る:
せん断の角度および刃の整理は薄板金のせん断の変形を減らし、大いにより厚い薄板金をせん断できる版の厚さに従って可変的である。
せん断するセクションの機能ライトと一直線に並ぶことの機能。上部の刃のホールダーに物質的な供給を促進し、また仕事の部分の正確さを高める内部のタイルを張る構造がある。
せん断QC11K-25x3100の指定、
| 指定 | QC11K-25x3100 |
| 最高。厚さの切断 |
25mm （穏やかな鋼鉄） 12mm （ステンレス鋼） |
| 最高。切断幅 | 3100mm |
| 打撃 | 4-30回/分 |
| Backgaugeの打撃 | 10-1000mm |
| せん断の角度 | 0.5-3.0Degree |
| 喉の深さ | 100mm |
| ワーク テーブルの高さ | 900mm |
| ワーク テーブルの幅 | 600mm |
| 主要なサーボ モーター力 | 37kw |
| 次元: | 4000x2370x3200 |
| 純重量Appro。 | 23.5Tons |
| ボルト。 |
380V、50HZ
|
| 任意モデル | 製造業者 | 注目 | |
|---|---|---|---|
| CNCシステム |
E21s P40T |
ELGO DELEM |
|
| インバーター | デルタ、INVT | TW | |
| 油圧装置 | 主要な電磁弁 |
Rexroth YUKEN |
|
| 背部ゲージ |
ACモーター 球ねじ+線形guider |
PSL 台湾 |
|
| 油ポンプ | 内部ギヤ油ポンプ |
明るい |
|
| 主力 |
ACモーター |
WN | |
| 前部ワーク テーブル | 特別なパレットおよび球の棚 | PSL | |
| 保証 | 前部鋼鉄塀+背部安全なセンサーの保護（任意） | PSL | |
| 刃の整理 |
マニュアル モーターを備えられる（任意） |
PSL | |
| 電気部品 | シュナイダー リレー、接触器 | シュナイダー | |
| フィート スイッチ | Kaconの縦スイッチ | 韓国語 | |
| 深い喉 | 150mm -500mm （任意） | PSL |
| モデル |
最高。 Tkn。 |
降伏強さ | 最高。長さ | 角度 | X.Stroke | 力 | L*W*H （mm） | 重量 |
|---|---|---|---|---|---|---|---|---|
| QC11K-6*2500 | 6mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 750mm | 7.5kW | 3140*1740*2040 | 4800Kg |
| QC11K-6*3200 | 6mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 750mm | 7.5KW | 3750*1770*2150 | 5800Kg |
| QC11K-6*4000 | 6mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 750mm | 11KW | 4830*1840*2150 | 7500Kg |
| QC11K-6*5000 | 6mm | ≤450kN/cm | 5000mm | 0.5-2.5° | 750mm | 15KW | 5830*1840*2150 | 13000Kg |
| QC11K-6*6000 | 6mm | ≤450kN/cm | 6000mm | 0.5-3° | 750mm | 15KW | 6480*2100*2300 | 18000Kg |
| QC11K-8*2500 | 8mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 750mm | 11KW | 3040*1700*1700 | 5500Kg |
| QC11K-8*3200 | 8mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 750mm | 11KW | 3860*1700*1700 | 6200Kg |
| QC11K-8*4000 | 8mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 750mm | 11KW | 4640*1700*1700 | 7900Kg |
| QC11K-8*5000 | 8mm | ≤450kN/cm | 5000mm | 0.5~3° | 750mm | 18.5KW | 5400*2400*2000 | 13500Kg |
| QC11K-8*6000 | 8mm | ≤450kN/cm | 6000mm | 0.5~3° | 750mm | 22KW | 6480*2100*2350 | 19000Kg |
| QC11K-8*8000 | 8mm | ≤450kN/cm | 8000mm | 0.5~3° | 750mm | 22KW | 8580*2130*2350 | 29500Kg |
| QC11K-10*2500 | 10mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 950mm | 15KW | 3040*1800*1700 | 6500Kg |
| QC11K-10*3200 | 10mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 950mm | 11KW | 3850*1830*1900 | 7500Kg |
| QC11K-10*4000 | 10mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 950mm | 15KW | 4650*2100*2000 | 11000Kg |
| QC11K-10*5000 | 10mm | ≤450kN/cm | 5000mm | 0.5~2.5° | 950mm | 15KW | 5750*2100*2000 | 16000Kg |
| QC11K-10*6000 | 10mm | ≤450kN/cm | 6000mm | 0.5~2.5° | 950mm | 15KW | 6500*2100*2300 | 24000Kg |
| QC11K-10*8000 | 10mm | ≤450kN/cm | 8000mm | 0.5~2.5° | 950mm | 15KW | 6800*2100*2300 | 32000Kg |
| QC11K-13*2500 | 13mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 1000mm | 15KW | 3285*1830*2390 | 7500Kg |
| QC11K-13*3200 | 13mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 1000mm | 15KW | 3855*1830*2390 | 9500Kg |
| QC11K-13*4000 | 13mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 1000mm | 18.5KW | 4850*1830*2390 | 12500Kg |
| QC11K-13*6000 | 13mm | ≤450kN/cm | 6000mm | 0.5~3° | 1000mm | 30KW | 6850*1930*2650 | 30000Kg |
| QC11K-13*8000 | 13mm | ≤450kN/cm | 8000mm | 0.5~3° | 1000mm | 30KW | 8950*2130*2850 | 46000Kg |
| QC11K-13*9000 | 13mm | ≤450kN/cm | 9000mm | 0.5~3° | 1000mm | 45KW | 9980*2130*2850 | 65000Kg |
| QC11K-13*10000 | 13mm | ≤450kN/cm | 10000mm | 0.5~3° | 1000mm | 45KW | 11050*2500*3100 | 85000Kg |
| QC11K-16*2500 | 16mm | ≤450kN/cm | 2500mm | 0.5~3° | 1000mm | 22KW | 3440*1940*2830 | 9500Kg |
| QC11K-16*3200 | 16mm | ≤450kN/cm | 3200mm | 0.5~3° | 1000mm | 22KW | 4010*1940*2830 | 11000Kg |
| QC11K-16*4000 | 16mm | ≤450kN/cm | 4000mm | 0.5~3° | 1000mm | 30KW | 5010*1980*2830 | 15500Kg |
| QC11K-16*5000 | 16mm | ≤450kN/cm | 5000mm | 0.5~3.0° | 1000mm | 30KW | 5900*2600*2830 | 25000Kg |
| QC11K-16*6000 | 16mm | ≤450kN/cm | 6000mm | 1~3.0° | 1000mm | 37KW | 7000*2400*3600 | 36000Kg |
| QC11K-16*8000 | 16mm | ≤450kN/cm | 8000mm | 1~3.0° | 1000mm | 45KW | 8900*2900*3430 | 75000Kg |
| QC11K-20*2500 | 20mm | ≤450kN/cm | 2500mm | 1~3° | 1000mm | 30KW | 3440*1980*2830 | 14000Kg |
| QC11K-20*3100 | 20mm | ≤450kN/cm | 3100mm | 1~3° | 1000mm | 30KW | 4010*1900*2830 | 17000Kg |
| QC11K-20*4000 | 20mm | ≤450kN/cm | 4000mm | 1~3.0° | 1000mm | 37KW | 4850*2600*2900 | 22000Kg |
| QC11K-20*6000 | 20mm | ≤450kN/cm | 6000mm | 1~3.0° | 1000mm | 55KW | 6700*3000*3000 | 54000Kg |
| QC11K-25*2500 | 25mm | ≤450kN/cm | 2500mm | 1~3.0° | 1000mm | 37KW | 3440*1900*2830 | 25000Kg |
| QC11K-25*3100 | 25mm | ≤450kN/cm | 3100mm | 1~3.0° | 1000mm | 37KW | 4000*2370*3200 | 23500Kg |
注目:この変数は2019年のdesginに基づいている。変数が時間に更新されなかったら、雑談か電子メールによって私達と理解し、オンラインで連絡しなさい。ありがとう。
