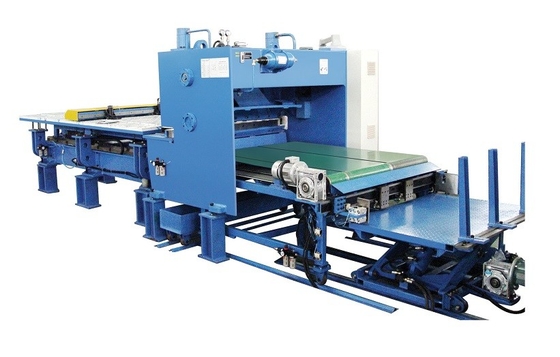

| 適用: | 薄板金の企業 | 製品名: | 油圧せん断ラインに与えるCNCの前部 |
|---|---|---|---|
| タイプ: | 薄板金のギロチンのせん断ラインQC11K-4x2000 | 材料の切断: | ステンレス鋼の炭素鋼アルミニウム、MS/SS/GI等の鋼板に金属をかぶせなさい |
| 制御モード: | Delem DAC310T DAC360TのCybelec T8 CNCのコントローラー | 主要なモーター: | 正常なモーター、サーボ モーター |
| 前部ゲージ: | 球ねじ+線形guider、走行の3000mm | 前部フィード モーター: | サーボ モーター |
| 色: | 青+白い、灰色black+Redは、カスタマイズした | 電圧: | 220V/380V/400V 50HZ/60HZは、カスタマイズした |
| 売り上げ後のサービスは提供した: | 利用できるエンジニア機械類を、オンライン サポート海外に整備するため、ビデオ テクニカル サポート | 保証: | 1年、交渉可能 |
| ハイライト: | 与えるCNCのせん断の前部ラインを積み重ねる,与えるサーボ前部ラインを積み重ねる,サーボ油圧せん断の積み重ねライン |
||
1. コンピュータ自動CAD設計を使用して。実線フレーム、刃のホールダーおよび前部供給/ゲージのテーブルはANSYSの有限な要素の分析ソフトウェアによってフレームおよび構造の合理性そして強さを保障するために分析される。せん断ラインはよい剛性率および安定性と内部圧力の溶接される構成されるすべての鋼鉄を老化の振動の処置のための取除く、採用する。

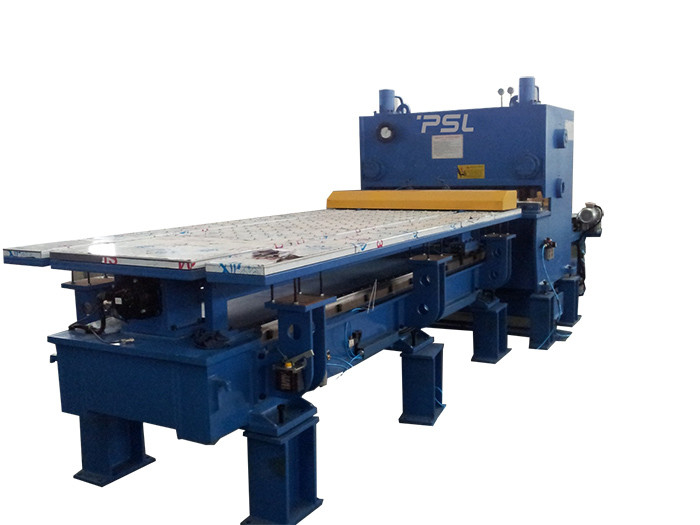

2. 長い前部供給のテーブルを使用して、全プロセス、および強い剛性率および完全性の圧力を、除去するため;球ねじ、適用範囲が広いおよび信頼できる動きの圧延ガイド;長い版の偏向の除去;空気クランプ、縦の後システムは、データ予定された自動供給の連続的なせん断である場合もある。
3。 このせん断ラインはCNCのコントローラーを採用するDelem DAC310Tまたは前部ゲージ/供給の軸線（切断長さ）、切削角および刃を制御し、運転するDAC360TかCybelec T8は別の版の厚さおよび長さに従うギャップを作ったり/整理。
CNCのコントローラーDELEM DAC310TかDAC360Tはあなたの指先で慰めをせん断する。 それは有効な、せん断の質をせん断することを改善する。
パネルによって基づくハウジング
4。 私達の標準的な機械は正常なモーターによってassemblied。しかし今1つの新しく強力なサーボ モーターは私達のせん断機械に加えることができる。サーボ モーターは削減するエネルギーおよび環境保護を、生産費をより救う。
正常なモーター サーボ モーター
5.統合された油圧制御システム、それを持っているよい信頼性を進めた。維持のためにより信頼でき、容易。 油圧装置は補助エネルギーとして皮袋蓄積装置を使用したり、圧力影響、マシン ランを滑らかに同時に吸収し、低雑音がある。
6.シートのゆがみを減らすためにワーキング・ライフ、調節可能なせん断の角度を延長する4つの最先端が付いている長方形の刃。
上部の刃のホールダーに物質的な供給を促進し、また仕事の部分の正確さを高める内部の傾く構造がある
せん断QC11K-4x20/3000の指定、
| タイプ | QC11K-4x2000/3000 |
| 最高。厚さの切断 |
4mm （穏やかな鋼鉄） 2mm （ステンレス鋼） |
| 最高。切断幅 | 2000mm |
| 最高。前部ゲージの打撃 | 3000mm |
| 打撃の時間 | 10-35/min |
| せん断の角度 | 0.5-2.5Degree |
| 喉の深さ | 100mm |
| ワーク テーブルの高さ | 1000mm |
| ワーク テーブルの幅 | 500mm |
| 主要なモーター力 | 5.5kw |
| 前部ゲージ力のサーボ モーター | 1.5kw |
| 油ポンプ | 25L/min |
| せん断の次元: | 2750x1700x1900 |
| 前部供給のテーブルのサイズ | 4500x2000x1000 |
| せん断の純重量。 | 4.2Tons |
| ボルト。 |
380V、50HZ
|
| 任意モデル | 製造業者 | 注目 | |
|---|---|---|---|
| CNCシステム | DAC310T DAC360T |
DELEM |
|
| 油圧装置 | 主要な電磁弁 |
Rexroth 最初に |
|
| 前部ゲージ |
サーボ モーター 球ねじ+線形guider |
ESTUN 台湾 |
|
| 油ポンプ | 内部ギヤ油ポンプ |
Allead |
|
| 主力 |
正常なモーター、 サーボ モーター（任意） |
中国 VEICHI |
|
| 前部ワーク テーブル | 大きいパレットおよび球の棚 | PSL | |
| 安全対策 |
前部鋼鉄塀の保護 背部安全なセンサーの保護（任意） |
PSL | |
| 背部支持装置 | いいえ |
いいえ |
|
| 刃の整理 | モーターを備えられた調節 CNCのコントローラーの操作 |
PSL | |
| 電気部品 | シュナイダー リレー、接触器 | シュナイダー | |
| フィート スイッチ | いいえ | いいえ | |
| 深い喉 | 100mm |
| モデル |
最高。 Tkn。 |
降伏強さ | 最高。長さ | 角度 | X.Stroke | 力 | L*W*H （mm） | 重量 |
|---|---|---|---|---|---|---|---|---|
| QC11K-6*2500 | 6mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 750mm | 7.5kW | 3140*1740*2040 | 4800Kg |
| QC11K-6*3200 | 6mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 750mm | 7.5KW | 3750*1770*2150 | 5800Kg |
| QC11K-6*4000 | 6mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 750mm | 11KW | 4830*1840*2150 | 7500Kg |
| QC11K-6*5000 | 6mm | ≤450kN/cm | 5000mm | 0.5-2.5° | 750mm | 15KW | 5830*1840*2150 | 13000Kg |
| QC11K-6*6000 | 6mm | ≤450kN/cm | 6000mm | 0.5-3° | 750mm | 15KW | 6480*2100*2300 | 18000Kg |
| QC11K-8*2500 | 8mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 750mm | 11KW | 3040*1700*1700 | 5500Kg |
| QC11K-8*3200 | 8mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 750mm | 11KW | 3860*1700*1700 | 6200Kg |
| QC11K-8*4000 | 8mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 750mm | 11KW | 4640*1700*1700 | 7900Kg |
| QC11K-8*5000 | 8mm | ≤450kN/cm | 5000mm | 0.5~3° | 750mm | 18.5KW | 5400*2400*2000 | 13500Kg |
| QC11K-8*6000 | 8mm | ≤450kN/cm | 6000mm | 0.5~3° | 750mm | 22KW | 6480*2100*2350 | 19000Kg |
| QC11K-8*8000 | 8mm | ≤450kN/cm | 8000mm | 0.5~3° | 750mm | 22KW | 8580*2130*2350 | 29500Kg |
| QC11K-10*2500 | 10mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 950mm | 15KW | 3040*1800*1700 | 6500Kg |
| QC11K-10*3200 | 10mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 950mm | 11KW | 3850*1830*1900 | 7500Kg |
| QC11K-10*4000 | 10mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 950mm | 15KW | 4650*2100*2000 | 11000Kg |
| QC11K-10*5000 | 10mm | ≤450kN/cm | 5000mm | 0.5~3° | 950mm | 15KW | 5750*2100*2000 | 16000Kg |
| QC11K-10*6000 | 10mm | ≤450kN/cm | 6000mm | 0.5~3° | 950mm | 15KW | 6500*2100*2300 | 24000Kg |
| QC11K-10*8000 | 10mm | ≤450kN/cm | 8000mm | 0.5~3° | 950mm | 15KW | 6800*2100*2300 | 32000Kg |
| QC11K-13*2500 | 13mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 1000mm | 15KW | 3285*1830*2390 | 7500Kg |
| QC11K-13*3200 | 13mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 1000mm | 15KW | 3855*1830*2390 | 9500Kg |
| QC11K-13*4000 | 13mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 1000mm | 18.5KW | 4850*1830*2390 | 12500Kg |
| QC11K-13*6000 | 13mm | ≤450kN/cm | 6000mm | 0.5~3° | 1000mm | 30KW | 6850*1930*2650 | 30000Kg |
| QC11K-13*8000 | 13mm | ≤450kN/cm | 8000mm | 0.5~3° | 1000mm | 30KW | 8950*2130*2850 | 46000Kg |
| QC11K-13*9000 | 13mm | ≤450kN/cm | 9000mm | 0.5~3° | 1000mm | 45KW | 9980*2130*2850 | 65000Kg |
| QC11K-13*10000 | 13mm | ≤450kN/cm | 10000mm | 0.5~3° | 1000mm | 45KW | 11050*2500*3100 | 85000Kg |
| QC11K-16*2500 | 16mm | ≤450kN/cm | 2500mm | 0.5~3° | 1000mm | 22KW | 3440*1940*2830 | 9500Kg |
| QC11K-16*3200 | 16mm | ≤450kN/cm | 3200mm | 0.5~3° | 1000mm | 22KW | 4010*1940*2830 | 11000Kg |
| QC11K-16*4000 | 16mm | ≤450kN/cm | 4000mm | 0.5~3° | 1000mm | 30KW | 5010*1980*2830 | 15500Kg |
| QC11K-16*5000 | 16mm | ≤450kN/cm | 5000mm | 0.5~3.5° | 1000mm | 30KW | 5900*2600*2830 | 25000Kg |
| QC11K-16*6000 | 16mm | ≤450kN/cm | 6000mm | 1~3.5° | 1000mm | 37KW | 6900*2600*2830 | 36000Kg |
| QC11K-16*8000 | 16mm | ≤450kN/cm | 8000mm | 1~3.5° | 1000mm | 45KW | 8900*2900*3430 | 75000Kg |
| QC11K-20*2500 | 20mm | ≤450kN/cm | 2500mm | 1~3° | 1000mm | 30KW | 3440*1980*2830 | 14000Kg |
| QC11K-20*3200 | 20mm | ≤450kN/cm | 3200mm | 1~3° | 1000mm | 30KW | 4010*1900*2830 | 17000Kg |
| QC11K-20*4000 | 20mm | ≤450kN/cm | 4000mm | 1~3.5° | 1000mm | 37KW | 4850*2600*2900 | 22000Kg |
| QC11K-20*6000 | 20mm | ≤450kN/cm | 6000mm | 1~3.5° | 1000mm | 55KW | 6700*3000*3000 | 54000Kg |
| QC11K-30*2500 | 30mm | ≤450kN/cm | 2500mm | 1~3.5° | 1000mm | 45KW | 3440*1900*2830 | 25000Kg |
| QC11K-30*3200 | 30mm | ≤450kN/cm | 3200mm | 1~3.5° | 1000mm | 45KW | 4200*1900*3000 | 34000Kg |
注目: これらの変数が時間に更新されないし、変わらなかったら、雑談か電子メールによって私達と理解し、オンラインで連絡しなさい。ありがとう。
