| 最高。打つ厚さ: | 28mm | 名前: | 機械、鋼鉄鉄工機械を処理し、打ち、そしてせん断するプロフィール |
|---|---|---|---|
| Max.最大。 punching diameterパンチ径: | 38mm | 打つことの喉: | 600mm |
| タイプ: | Q35Y-30-160T、鉄工、油圧打つ及びせん断機械 | 電圧: | 380V、50HZはカスタマイズした |
| 条件: | 新しい | 適用: | 、チャネルの鋼鉄は押す、金属板鋼鉄、金属板プロセスの地図をつくる |
| 次元（l*w*h）: | 2600x1050x2450mm | 使用法: | 建築構造、打つ金属板曲がることを切る |
| 重量: | 6500kg | 機能: | 鋼鉄金属のパンチ穴は、鉄工、金属製品を押す打ち、せん断するstealの版をせん断する |
| 色: | 黒い灰色- +カスタマイズ可能な赤、白いInory | キーワード: | 鉄の労働者、油圧鉄工機械、金属板のせん断 |
| 保証: | 2年 | 動力源: | 油圧、電気 |
| 売り上げ後のサービスは提供した: | ビデオ テクニカル サポート、オンライン サポート | 打つ力: | 160T |
| 証明: | CE ISO | 力（w）: | 15のKW |
| 最高。厚さの切断: | 穏やかな鋼鉄、炭素鋼30x355mm | ||
| ハイライト: | 油圧鉄の労働者PSL,油圧打ち、打抜き機PSL,油圧穿孔器およびせん断機械PSL |
||

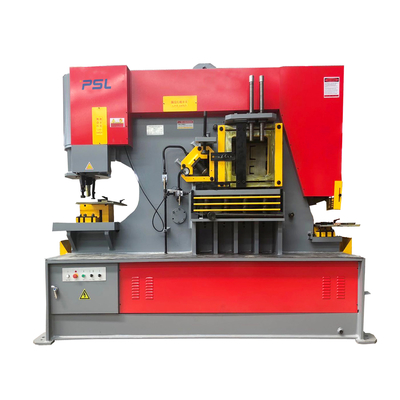

Q35Y-30-160Tのプロフィールの鉄工の油圧結合された打つ及びせん断機械
多数機能を特色にしているQ35Yシリーズ産業等級の油圧鉄工
を含んで:丸棒、角形材、細長い穴の打つこと;鋼板、フラット バー、角度の鋼鉄、Cチャネル、I型梁の打つこと;鋼板曲がること;角度の鋼鉄せん断、ノッチを付けることおよび曲がること;平らな、円形、角形材、Cチャネル、I型梁、T棒/切断せん断;曲がり、管のノッチを付けること角度。
油圧鉄工は下記のもので標準来る:
クイック チェンジの連結のナット及び袖、腕を、停止が付いている測定テーブル、打つ基盤のテーブル、安全監視およびもっとスケールと平方する。多機能によって、Q35Yシリーズ油圧鉄工は同等機械の中のあなたの最初選択である。その上、すべての部品は安全、機能、機能および維持に関して良質である。
私達の油圧鉄工は最先端の技術によって設計され、容易な操作、低い消費および低い維持費の美徳がある。
油圧鉄工の任意工具細工
自動把握システム:
自動把握システムは角度の鋼鉄せん断および版のせん断の仕事の位置でセットアップすることを選ぶことができる。さらに、ホールダーは時間を節約し、働き効率を改善するために仕事の部分の位置を固定する。
温度の冷却装置:
油圧鉄工機械が働いているとき、監視テレビを通してオイルの温度を読むことができる。オイル温度が高くより55度デフォルト設定である行けば油圧装置を保護するためにオイル温度を減らすために、中の冷却装置は自動的に稼動する。
油圧鉄工の主要な標準的な特性の部品:
1。 電気部品はシュナイダー ブランドである。
2.専門的に設計された設計フレームの構造。
3.振動を除去する高精度の強さおよび剛性率の鋼鉄溶接。
4.鉄工の鉄骨フレームQ235 =アメリカ標準的な鋼鉄A306 GR55。
5。 5組の穿孔器および刃は機械に取付けられていた。
6. 日本OMRONによるタイマーのリレー。
7.日本NOKによるオイル シール。
8.耐久ピストン・ポンプのための台湾著Oリングそして弁。
9. Rexrothドイツ著油圧装置。
10. Siemens著主要なモーター
11. 油ポンプは内部歯車ポンプの明るいブランドである。
12. 二重独立した水圧シリンダ
13. 別の二重踏みスイッチの管理された仕事
14. 定規との容易で調節可能な打撃制御
15. 両方の水圧シリンダの表示器
16. あらゆる望ましい位置に置くことができる移動可能な働くライト
17. 積み過ぎの保護システムが付いている油圧装置
18. 緊急の安全停止スイッチ
19. 定規ガイドが付いている大きい打つテーブル
20. 定規ガイドが付いているより大きいノッチを付けるテーブル
21. 定規ガイドが付いている大きく平らなせん断のテーブル
22. ほとんどの重要で容易な維持
Assemblings、
1. 5組の円形の穴の打つ型
2. 一組の角度の鋼鉄切刃
3. 一組の正方形および丸棒の切刃
4. 一組の平ら棒せん断の刃
5. 刃に一組のノッチを付けること。
他の型および刃はその上に発注され、支払われるべきである。
木は作用する、
主要な技術的な変数、
| モデル |
Q35Y -16 |
Q35Y -20 |
Q35Y -25 |
Q35Y -30 |
Q35Y -40 |
Q35Y -50 |
|
|
処理 容量 （KN） |
600 | 900 | 1200 | 1600 | 2000年 | 2500 | |
|
材料 引張強さ （Mpa） |
≤450 | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 | |
|
Ramの打撃 （mm） |
80 | 80 | 80 | 80 | 100 | 100 | |
|
数 打撃の （時/分） （mm） |
11-20 | 12-20 | 8-18 | 6-16 | 6-16 | 6-12 | |
|
喉の深さ （mm） |
300 | 355 | 400 | 600 | 530 | 600 | |
| せん断の角度 | 7° | 8° | 8° | 8° | 8° | 8° | |
|
きっかり彼女 aring |
最高 せん断 容量 （thickness* 幅） （mm） |
16×250 | 20×330 | 25×330 | 30×335 | 40×335 | 50×300 |
| 8×400 | 10×480 | 16×600 | 20×600 | 30×600 | 30×750 | ||
|
棒彼女 aring |
正方形 棒 （mm） |
40×40 | 50x50 | 50×50 | 55×55 | 60×60 | 65×65 |
|
円形 棒 （mm） |
45 | 50 | 60 | 65 | 70 | 80 | |
|
H-beam （mm） |
100×100 | 120×120 | 175×175 | 200×200 | 250×250 | ||
|
Cチャネル （mm） |
120× 53×5.5 |
160× 63×6.5 |
200× 75×9 |
280× 86×11.5 |
300x 89x11.5 |
320x 92x12 |
|
|
I型梁 （mm） |
120× 74×5 |
160× 88×6 |
200× 75×9 |
280× 124×10.5 |
300x 130x13 |
320x 130x13 |
|
| せん断を曲げなさい |
90°shearing （mm） |
120× 120× 12 |
140× 140× 12 |
160× 160× 14 |
180× 180× 16 |
200× 200× 16 |
200× 200× 18 |
|
45°shearing （mm） |
60× 60×8 |
70× 70×10 |
60× 60×7 |
80× 80×8 |
80× 80×10 |
100× 100×12 |
|
| 穴の打つこと |
最高 直径 打つことの （mm） |
ф25 | ф30 | ф35 | ф38 | ф40 | ф45 |
|
打つ厚さ （mm） |
16 | 20 | 25 | 28 | 35 | 40 | |
| モーター（KW） | 5.5 | 7.5 | 11 | 15 | 18.5 | 18.5 | |
|
次元 （mm） |
1740× 810× 1830 |
1950× 900× 1950年 |
2355× 960× 2100 |
2800× 1050× 2450 |
2900× 1110×2500 |
3200× 1440×2500 |
|
|
|
|||||||
型および刃、
