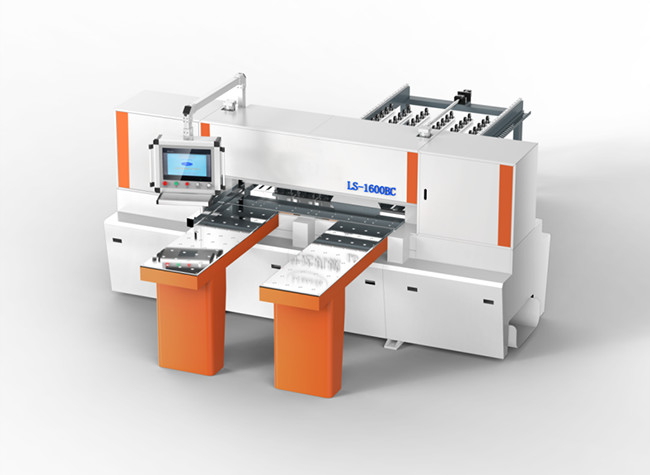

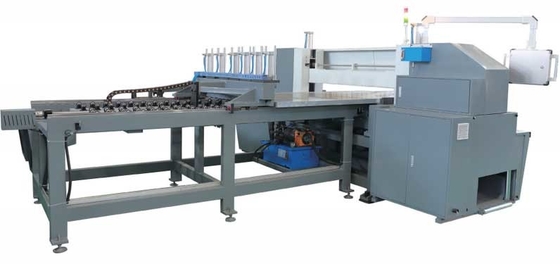

自動金属アルミニウムCNCの円の鋸の打抜き機のパネル・ボード

自動アルミニウム版CNCの回状の鋸引き機械アルミニウム パネル創造的な板切断

機械特徴:

▲接触操作スクリーン:

    1.接触タイプ10インチ操作スクリーン。

    2.仕事台の多数セットは鋸引きの間に転換することを促進するために同時にセットアップすることができる。

   3.ブーツの入力機能。

   4.欠陥の自己検出機能。

Alの版の締め金で止め、供給の基盤:

1。 クランプ供給の基盤の両側のベッドの柵は溶接された鋼鉄の梁から成っている。1つの側面の堅いクロムめっきにされたガイド・レールおよび反対側の平らなガイド・レールはギヤおよびギヤ列ドライブと一致し、磁気定規は精密で、速い運転の位置のための減力剤そして2キロワットの毎日のサーボ モーターによって一致する。最高速度は6 m/min.である。

圧縮されたビーム構造:

1.必要な圧力ビーム構造、ギヤ棚を採用すればシリンダー配列は上がり、シート材料を押し下げるために、均等に圧力ビームを運転する。圧力は切断中心ラインの両側で均等に配られる。ゴム製 ストリップが圧力ビームの底で押すことを避けるように取付けられているとき精密な切断質を保障するために仕事の目的の表面は押される。

鋸の座席:

1.平行線形slideway設計は効果的に鋸の座席の移動慣性を減らし、巨大な座席の滑らかな性能を改善し、最もよい切れ目正確さを達成するために効果的に動きの動揺を減らすことができる。

2。 主要な鋸モーターは15HP （11のkW）である。その巨大な打撃は減力剤と運転するために2HP （1.5 kW）周波数変換モーターを採用し、精密ギヤ歯は漕ぐ。主要な鋸はオイル シリンダーの行為の下で調和し、従って鋸引きはより強力であり、詰め込み、従来のチェーン伝達によって引き起こされる押しつぶすことの現象を避ける。

主要な仕事台:

主要なワーク テーブルはまた浮遊テーブルである。銅の空気浮遊物のビードは堅いクロムによってめっきされるパネルで整理される。高められた耐久性の状態の下で、労働者の上部の薄板金の働く効率はまた改善される。

クランプ:

   1.仕事クランプの数の標準的な構成:クランプの4 PC。

   2。 各クランプはシリンダーが工作物を引っ張るとき、ことを保障できるようにレバーの方法で工作物シートを引っ張るために装備されている      働き材料はシートを締め金で止める。

ちり止めシート

部分的なちり止めシートは効果的に塵の放出を抑制し、安全保護機能を達成できる透明なプラスチック シートを採用する。

電子制御箱構成:

    1。 すべての電子部品は台湾の元の工場から購入される。

    2。 サーボ モーターおよびservoの運転者はデルタである。

    3。 頻度コンバーターは台湾Yingweitengである。

電源:

    1。 電源は380V/50HZの電圧の産業三相供給である。

空気圧供給:

    空気圧5-6 kg/cmを使用しなさい

吸塵:

標準的な装置:

    1。 1つの主要な鋸歯:炭化物は鋸歯を（アルミニウム版のために特別な）。

    2.仕事クランプ:4pcs.

    3.浮遊供給のテーブル:1000mm x 600mm x 1セット。

    4。 道具箱は一組の用具を含んでいる。

    5。 主要な鋸モーターのベルトは機械で整理される。

主要な技術的な変数
